Розшифровка скорочень марок кабелю і дроту

Розшифровка скорочень марок кабелю і дроту

Розшифровка скорочень марок кабелю і дроту






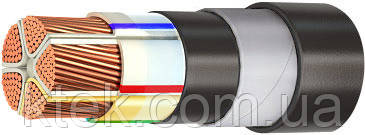

Значення абревіатур марок кабелю і дроту вітчизняного виробництва:

Розшифровка скорочень, що застосовуються для позначень силових кабелів з ПВХ (вініловою) та гумовою ізоляцією (за ГОСТ 16442-80)


А - (перша буква) алюмінієва жила, при її відсутності - жила мідна за замовчуванням (АСБл; ААБл; АВВГ).
АС - Алюмінієва жила і свинцева оболонка (АС; ААБл).
АА - Алюмінієва жила й алюмінієва оболонка (ААШв; ААБл).
Б - Броня з двох сталевих стрічок з антикорозійним захисним покривом (АВБбШв; ВБбШв).
Бн - Те ж, але з негорючим захисним покривом (не підтримує горіння).
б – Без подушки (АВБбШв; ВБбШв).
В - (перша (при відсутності А) буква) ПВХ ізоляція (ВВГ; ВБбШв).
В - (друга (при відсутності А) буква) ПВХ оболонка (ВВГ; ВВГнгд).
Р - На початку позначення - кабель призначений для гірських виробок, в кінці позначення - відсутність захисного покриву поверх броні або оболонки («голий») (МГ).
р - Водоблокуюча стрічки герметизації металевого екрана (в кінці позначення).
2г - Алюмополімерної стрічка поверх герметизованого екрану .
Шв - Захисний покрив у вигляді випрессованную шланга (оболонки) з полівінілхлориду (АВБбШв; ВБбШв).
Шп - Захисний покрив у вигляді випрессованную шланга (оболонки) з поліетилену.
Шпс – Захисний покрив з випрессованную шланга з самозатухаючого поліетилену.
К – Броня з круглих оцинкованих сталевих дротів, поверх яких накладений захисний покрив. Якщо стоїть на початку позначення – контрольний кабель КВВГ; КВБбШв).
С – Свинцева оболонка.
Про Окремі оболонки поверх кожної фази.
Р – Гумова ізоляція.
НР - Гумова ізоляція і оболонка з гуми, що не підтримує горіння.
П - Ізоляція або оболонка з термопластичного поліетилену.
Пс - Ізоляція або оболонка з самозатухаючого поліетилену (не підтримує горіння).
Пв - Ізоляція з вулканізованого поліетилену.
БбГ - Броня профільованої сталевої стрічки.
нг - Не підтримує горіння (ВВГнг; СИП-5нг).
LS - Low Smoke - низьке димо - та газовиділення (АВВГнг-LS-HF; ВВГнг-LS-HF).
КГ - Кабель гнучкий (КГ).


Кабель з БПІ - паперовою просоченою ізоляцією ( за ГОСТ 18410-73):


А - (перша буква) алюмінієва жила, при її відсутності - жила мідна за замовчуванням. Якщо в середині позначення після символу матеріалу жили, то алюмінієва оболонка.
Б – Броня з плоских сталевих стрічок (після символу матеріалу оболонки).
АБ - Алюмінієва броня (ААБл).
СБ - (перша чи друга (після А) буква) свинцева броня (АСБл).
З – Матеріал оболонки свинець.
Про – Окремо освинцованная жила.
П - Броня з плоских сталевих оцинкованих дротів.
К - Броня з круглих сталевих оцинкованих дротів.
В – паперова Ізоляція з збідненої просоченням. Ставиться в кінці позначення через дефіс.
б – Без подушки.
л - У складі подушки додаткова 1 лавсанова стрічка.
2л - У складі подушки додаткова подвійна лавсанова стрічка.
Г - Відсутність захисного покриву («голий»).
н – Негорючий зовнішній покрив. Ставиться після символу броні.
Шв - Зовнішній покрив у вигляді випрессованную шланга (оболонки) з полівінілхлориду.
Шп – Зовнішній покрив у вигляді випрессованную шланга (оболонки) з поліетилену.
Швпг – Зовнішній покрив з випрессованную шланга з полівінілхлориду зниженої горючості.
(ож) – Кабелі з однодротяними жилами. Ставиться в кінці позначення.
У - паперова Ізоляція з підвищеною температурою нагріву. Ставиться в кінці позначення.
Ц – Паперова ізоляція, просочена нестекающим складом. Ставиться попереду позначення.


Контрольний кабель (по ГОСТ 1508-78):


А - (перша буква) алюмінієва жила, при її відсутності - жила мідна за замовчуванням.
В - (друга (при відсутності А) буква) ПВХ ізоляція.
В - (третя (при відсутності А) буква) ПВХ оболонка.
П - Ізоляція з поліетилену.
Пс - Ізоляція з самозатухаючого поліетилену.
Г - Відсутність захисного покриву («голий»).
Р – Гумова ізоляція.
До - (перша чи друга (після А) буква) - кабель контрольний (КГЭШв, КВВГ, КВБбШв).
Крім КГ - кабель гнучкий.
Ф – Ізоляція з фторопласту.
Е – На початку позначення – кабель силовий для особливо шахтних умов , в середині або в кінці позначення - кабель екранований.


Підвісні дроти:


А - Алюмінієвий голий провід (А).
АС - Алюмінієво-Сталевий (частіше вживається слово «сталеалюміневий») голий провід (АС).
СІП - Самонесучий Ізольований Провід (СІП-4; СИП-5).
СИПнг - Самонесучий Ізольований Провід, не підтримує горіння (СІП-5нг).


Силові, встановлювальні проводи і шнури з'єднувальні:


Марку дроти і шнури записують у вигляді сполучення букв і цифр:
А — Алюміній, відсутність в марці дроту букви А означає, що струмоведуча жила з міді.
П (або Ш) – друга літера, що позначає дріт (або шнур).
Р – Гумова ізоляція.
В – Ізоляція з полівінілхлориду.
П – Поліетиленова ізоляція.
Н – Ізоляція наиритовой гуми.
Число жил і перетин вказують наступним чином: ставлять риску; записують число жил; ставлять знак множення; записують перетин жили.
У марках дротів і шнурів можуть бути й інші букви, що характеризують інші елементи конструкції:
Д — Провід подвійний.
Про — Оплітка.
Т — Для прокладки в трубах.
П — Плоский з розділовим підставою.
Г — Гнучкий.


Монтажні дроти:


М – Монтажний провід (ставиться на початку позначення).
Р - Багатодротяна жила (відсутність літери вказує на те, що жила однодротяна).
Ш - Ізоляція з поліамідного шовку.
Ц - плівкова Ізоляція.
В - Полівінілхлоридна ізоляція.
К - Капронова ізоляція.
Л – Лакований.
З - Обмотка і обплетення зі скловолокна.
Д - Подвійна оплітка.
Про - Оплетка з поліамідного шовку.
Е – Екранований.
МЕ - Емальований.


Розшифровка деяких особливих абревіатур:


КСПВ - Кабелі для Систем Передачі у Вініловій оболонці.
КПСВВ - Кабелі Пожежної Сигналізації, з Вінілової ізоляцією, у Вініловій оболонці.
КПСВЭВ - Кабелі Пожежної Сигналізації, з Вінілової ізоляцією, з Екраном, на Вініловій оболонці.
ПНСВ - Провід Нагрівальний, Сталева жила, Вінілова оболонка.
ПВ-1, ПВ-3 - Провід з Вінілової ізоляцією. 1, 3 - клас гнучкості жили (ПВ-1; ПВ-3).
ПВС - Провід у Вініловій оболонці З'єднувальний (ПВС).
ШВВП - Шнур з Вінілової ізоляцією, у Вініловій оболонці, Плоский (ШВВП).
ПУНП - Провід Універсальний Плоский.
ПУГНП - Провід Універсальний Плоский Гнучкий.


Значення абревіатур марок кабелю і дроту зарубіжного виробництва:

Силовий кабель:


N – Позначає що кабель виготовлений відповідно до німецького стандарту VDE ( Verband Deutscher Elektrotechniker — Союз німецьких електротехніків).
Y – Матеріал виготовлення ізоляції ПВХ (YnKY).
H - Вказує на відсутність в ПВХ ізоляції галогенів ( шкідливих органічних сполук) (N2XH).
M - Вказує на призначення кабелю - монтажний.
C – Наявність мідного екрану.
RG – Наявність броні.


FROR

- кабель італійського виробництва, має специфічні позначення згідно з італійським стандартом CEI UNEL 35011:
F - corda flessibile - гнучка жила.
R - polivinilclorudo - PVC, ПВХ ізоляція
O - anime riunite per cavo rotondo - круглий, не плоский кабель.
R - polivinilclorudo - PVC, ПВХ оболонка.


Контрольний кабель:


Y – ПВХ ізоляція (YnKY).
SL - Кабель контрольний.
Li - Багатожильний провідник по німецькому стандарту VDE (див. вище).


Безгалогенові вогнестійкий кабель:


N - Изготовлен согласно немецкому стандарту VDE (см.выше).
HX – Изоляция из сшитой резины.
C - Медный экран.
FE 180 - Целостность изоляции, при использовании кабеля без крепежной системы, при пожаре сохраняется на протяжении 180 минут (FLAME-X 950 (N)HXH FE180/E30).
E 90 - Работоспособность кабеля в случае пожара при прокладке вместе с крепежной системой, сохраняется на протяжении 90 минут (FLAME-X 950 (N)HXH FE180/E90).


Провода монтажные:


H - Гармонізований провід (схвалення HAR).
N - Відповідність національному стандарту.
05-Номінальна напруга 300/500 Ст.
07 - Номінальну напругу 450/750 Ст.
V - ПВХ ізоляція.
K – Гнучка жила для стаціонарного монтажу.


Кабелі з ізоляцією із зшитого поліетилену:


N – Виготовлений відповідно до німецького стандарту VDE (див. вище).
Y – ПВХ ізоляція (YnKY).
2Y – Ізоляція з поліетилену.
2X – Ізоляція із зшитого поліетилену.
S - Мідний екран.
(F) - Поздовжня герметизація.
(FL) - Поздовжня і поперечна герметизація.
E - Трижильний кабель.
R - Броня з круглих сталевих дротів.



Приклади розшифровки скорочень марок кабелю і дроту:


СІП-5 - Самонесучий Ізольований Провід (СІП-4; СИП-5).
СІП-5нг - Самонесучий Ізольований Провід, не підтримує горіння (СІП-5нг).
