Комплектні конденсаторні установки ККУ-0, 4 призначені для автоматичної компенсації реактивної потужності навантажень споживачів трифазних електричних ланцюгів напругою 0,38 (0,4) кВ частотою 50 і 60 Гц. Установки виготовляються одностороннього обслуговування і призначені для установки на промислових об'єктах. Режим роботи тривалий. Установки виготовляються за технічними умовами ТУ У 31.2 220637970082009. Комплектні конденсаторні установки ККУ-0, 4 виготовлені із застосуванням високоякісних вітчизняних та іноземних виробників комплектуючих. Конструкція установки забезпечує високу щільність монтажу поряд з високою ремонтопридатністю. Установки мають вбудовані захисту від перевантажень, коротких замикань, зниження напруги, перегріву. Передбачені додаткові нормально відкриті контакти видачі зовнішнього аварійного сигналу. Автоматичний регулятор реактивної потужності установки, зібраний із застосуванням мікропроцесорної технології, що забезпечує високу точність регулювання. Трифазні конденсатори КNК ЦІ компанії мають вбудований захист від перевищення внутрішнього тиску. Низький діелектричних втрат tg забезпечують мале виділення тепла на конденсаторах. Секції конденсаторної установки забезпечені швидко розрядними резисторами, які дозволяють зменшити час реакції регулятора до 10 с.

ФОРМУЛЮВАННЯ ЗАМОВЛЕННЯ
При формуливании замовлення необхідно вказати:
1. Тип ящика згідно структурі умовного позначення.
2. Для установок навісного виконання із ступенем захисту IP54 кількість і місце установки сальникових вводів.
3. Для установок потужністю 150 кВА і вище — спосіб підведення живлячої напруги (шинами або кабелем).
4. Особливі вимоги.

Приклад:
«Установка кондексаторная ККУ-0,4-100/10-10-21УЗ, введення кабелем, ТУ У 31.2-25279859-002-2002.»

КОМПЛЕКТНІСТЬ ПОСТАВКИ
У комплект поставки входять:
1. Установка ККУ-0,4 заявленого типовиконання — 1 шт.
2. Ключ для відкривання дверей — 1 шт.
3. Експлуатаційні документи: — паспорт з відміткою технічного контролю — 1 екз. ; — технічний опис та інструкція з експлуатації уставновки — 1 екз. ; — технічний опис та інструкція по експлуатації на пристрій автоматичного регулювання — 1 екз.
Технічний опис регулятора DCRE
Технічний опис регулятора DCRK
Паспорт ККУ-0,4

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Номинальнео напруга головне ланцюга 380 В. Частота живильної мережі 50 Гц. Відхилення напруги від номінального не більше +10...-15%. Номінальна напруга ланцюгів керування 220 В (знімається всередині установки).
Потужність, споживана системою автоматичного регулювання, не більш 200 Вт.
Максимальна потужність установки, мінімальна потужність однієї сходинки, кількість ступенів регулювання згідно таблиці.
Вхід зовнішнього вимірювального трансформатора .../5.
Автомамический регулятор потужності забезпечує автоматичний, ручний режим управління годинами. Межі регулювання коефіцієнта потужності 0,3 емк — 0,7 інд. Зона нечутливості 0,01...0,99%. Час включення ступені при відповідній зміні навантаження 1...99 с. Час відключення ступені при відповідній зміні навантаження 45...99 с. Час розряду конденсаторів секції не більше 10 с. Алгоритм включення ступенів 1:1:1:1; 2:2:2; 1:2:4:8.
Група умов експлуатації в частині впливу механічний факторів зовнішнього середовища М2 по ГОСТ 17516.1-90.

КОНСТРУКЦІЯ

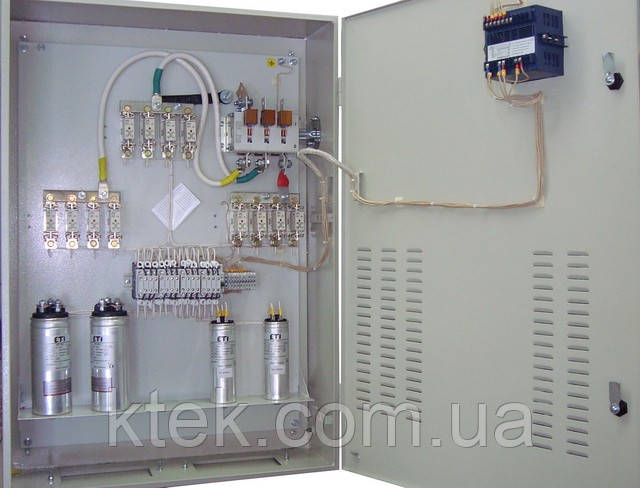

Установки изготавливаются навесного (до 60 кВАр) и напольного исполнения. Оболочка установки обеспечивает защиту внутрених компонентов от воздействия внешних факторов и изготавливается из листового металла. Полимерное покрытия обеспечивает долговечность и высокий эстетический уровень. В оболочках установокк со степенью защиты IP54 дверь услотнена резиновым шнуром. Оболочка обеспечивает ввод питающих кабелей (шин) снизу через люк. В установках мощностью свыше 150 кВАр возможен подвод напряжения шинами сбоку. В боковых стенках оболочки предусмотрены вентиляционные отверстия.
Двері оболонки замикається замком. Ригельна система забезпечує триточкове запирання дверей. Між дверима, корпусом і рамою виконане захисне заземлення.
Установка має модульну конструкцію. На монтажній рамі встановлені ввідно-розподільний модуль і модулі конденсаторів. Це забезпечує високу ремонтопридатність і низьке час відновлення.
На двері установки встановлені сигнальні лампи наявності напруги усправления і аварії харчування, амперметр, регулятор потужності і вимикач головного ланцюга (для установок потужністю до 60 кВАр)
