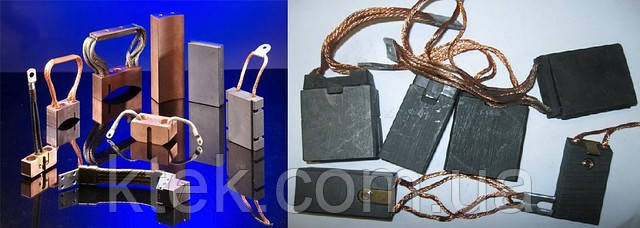

Електрощітки графітова ЕГ14, ЕГ4, ЕГ74, Г20 ЕГ2А, ЕГ61А, ЕГ841

Електрографітові щітки ЕГ14, ЕГ4, ЕГ74, Г20 ЕГ2А, ЕГ61А, ЕГ841

Електрографітні щітки
Марка Твердість Уд. елек. сопрот., мк Ом, м Коефіцієнт тертя, трохи більше Щільність струму, А/кв. см, не більше Номінальний тиск на щітку, кПа Лінійна швидкість, м/с, не більше Область застосування
ЕГ4 2-6 6-16 0,25 12 20 60 Машини постійного струму з різко вираженою нерівномірністю навантаження, гребні двигуни, електропривод вентиляторів, машини універсального призначення, контактні кільця ланцюгів збудження турбогенераторів потужністю менше 200 МВт і одноя.
ЕГ14 8-30 20-38 0,25 12 40 45 Електропривод різного призначення, в т ч. потужні двигуни та генератори з різко вираженою нерівномірністю навантажень, гребні двигуни, зварювальні та тягові генератори, кранові двигуни постійного струму.
ЕГ2А 8-21 11-27 0,23 12 25 50 Тягові двигуни рухомого складу залізниць, промислового та міського транспорту; генератори та двигуни з різко вираженою нерівномірністю навантаження (прокатне електроустаткування).
ЕГ61А 20-65 36-72 0,15 17 40 60 Тягові двигуни електровозів та тепловозів, електродвигуни електроінструментів та побутових приладів.
ЕГ841 20-65 36-72 0,15 17 40 60 Тягові та допоміжні двигуни міського транспорту; тягові двигуни потужних самоскидів із електроприводом.
ЕГ74 15-55 35-75 0,22 15 40 50 Електричні машини постійного струму з найбільш важкими умовами комутації та різко вираженою нерівномірністю навантажень, що прикладаються; потужні тягові двигуни деяких типів сучасних локомотивів

Графітні щітки
Марка Твердість Уд. елек. сопрот., мк Ом, м Коефіцієнт тертя, трохи більше Щільність струму, А/кв. см, не більше Номінальний тиск на щітку, кПа Лінійна швидкість, м/с, не більше Область застосування
Г20 - 36-100 0,22 10. Грудень 50 15 Машини постійного струму та колекторні машини змінного струму з низькими значеннями трансформаторної та реактивної ЕРС.
Двигуни однофазні та багатофазні колекторні для текстильної промисловості.

ЕГ4, ЕГ14, ЕГ2А, ЕГ61А, ЕГ841, ЕГ74, Г20

ег8 5,0х20х25
ег8 7,0х20х25
ег8 7,0х20х25
ег2а 10х12,5х32
ег2а 12,5х32х40
ег2а 16х32х40
ег2а 20х30х40
ег2а 20х32х40
ег2а 25х30х40
ег2а 25х32х40
ег2а 25х32х50
ег2а 25х32х64
ег2а 10х12,5х32
ег2а 25х50х64
ег2а 2/12,5х32х40
ег2а 2/12,5х32х50
ег2а 2/15х30х40
ег2а 10х16х25
ег2а 10х32х40
ег2а 12,5х32х40
ег2а 12,5х25х40
ег2а 16х25х40
ег2а 16х25х50
ег2а 16х32х40
ег2а 16х40х50
ег2а 20х30х40
ег2а 20х32х40
ег2а 25х30х40
ег4 10х12,5х32
ег4 10х25х40
ег4 8,0х10х32
ег4 12,5х16х32
ег4 16х25х40
ег4 20х30х40
ег4 20х32х50
ег4 20х32х64
ег4 22х30х60
ег8 5,0х20х25
ег8 6,3х8,0х25
ег8 10х25х40
ег14 8,0х10х32
ег14 12,5х32х40
ег14 16х32х40
ег14 12,5х44х40
ег14 2/12,5х32х64
ег2а 2/12,5х40х52
ег14 16х32х64
ег14 25х30х40
ег14 20х32х40
ег14 22х30х60
ег14 25х32х40
ег14 25х32х64
ег14 25х50х64
ег61а 2/12,5х40х52
ег74 8,0х10х32
ег74 10х16х32
ег74 10х12, 5х32
ег74 10х32х50
ег74 2/12,5х30х40
ег74 2/12,5х32х50
ег74 2/8х32х40
ег74 2/12,5х32х40
ег74 12,5х25х40
ег74 12,5х32х40
ег14 12,5х50х64
ег74 16х25х40
ег74 16х32х64
ег74 25х50х64
ег74 12,5х25х40
ег74 16х32х32
ег74 16х32х40
ег74 20х30х40
ег74 20х32х40
ег74 20х40х64
ег74 25х30х40
ег74 25х32х40
ег74 25х32х64
ег74 25х50х64
ег8 10х12,5х32
ег14 25х40х64
ег14 20х32х64
