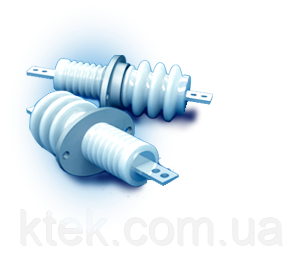

Ізолятор ІПТ-1/1000 О1

Ізолятор ІПТ-1/1000 О1

Ізолятори прохідні випускаються для розподільчих пристроїв як внутрішньої, так і зовнішньої установки. Ізолятори призначені для проведення та ізоляції струмоведучих частин закритих і відкритих розподільних пристроїв електричних станцій і підстанцій, комплектних розподільних пристроїв, з'єднання

з відкритими розподільними пристроями або лініями електропередачі на змінну напругу від 6 до 35 кВ частоти до 100 Гц. Ізолятори армуються фланцями з чавуну або алюмінієвого сплаву з допомогою портландцементу. Струмопровідні шини виконані з алюмінію.

В умовному позначенні типу ізоляторів ІП, ІПУ, ІПР, ІПЕ букви і цифри позначають:

И – изолятор;
П – проходной;
У – усиленное исполнение внешней изоляции (категория  Б  по ГОСТ 9920-89);
Р – ребристый;
Э – экскаваторный;
6; 10; 24; 35 – номинальное напряжение, кВ;
400; 630; 1000; 1600;  31500 – номинальный ток, А;
3,75; 7,5; 30 – минимальная разрушающая сила на изгиб, кН;
I – модификация;
УХЛ, У, Т – климатическое исполнение для районов с умеренным и холодным, и тропическим климатом;
1; 2; 3 – категория размещения (эксплуатация) соответственно на открытом воздухе, под навесами, в закрытых помещениях по ГОСТ 15150-69.

Изоляторы МГо-110 У1,  МГг-110 У1 применяются в выключателях типа МГ-35 и МГ-110 для ремонтных целей и предназначены для работы на открытых подстанциях в качестве опор, изоляторов гасительной камеры, служат защитой  от атмосферных осадков маломасляных выключателей горшкового типа.

В условном обозначении типа изолятора буквы и цифры обозначают:

МГ – для маломасляного выключателя горшкового типа;
г – изолятор гасительной камеры выключателя;
о – изолятор, служащий опорой в выключателе;
110 – номинальное напряжение, в киловольтах;
У – климатическое исполнение;
1 – категория размещения.

Ізолятор прохідний неармований для знімних трансформаторних вводів і для силових трансформаторів

Креслення ізолятора:

• Номінальна напруга: 1 кВ
• Номінальний струм: 1000 А
• Маса: 0,7 кг
