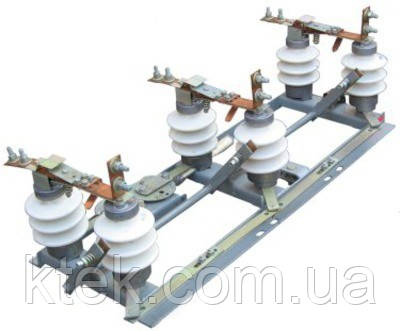

Трьохполюсний Роз'єднувач РЛНДз-10/400-У1 (з приводом ПРНЗ-10 У1)

Трьохполюсний Роз'єднувач РЛНДз-10/400-У1 (з приводом ПРНЗ-10 У1)

Загальні відомості:

Роз'єднувачі РЛНД 10/400 У1, РЛНД 10/630 У1, РЛНДз 10/400 У1, РЛНДз 10/630 У1 призначені:
– для створення видимого розриву електричного ланцюга з метою забезпечення безпечного обслуговування електротехнічного обладнання;
– для включення і відключення під напругою знеструмлених ділянок ланцюга високої напруги;
– заземлення відключених ділянок за допомогою стаціонарних заземлювачів;
– для відключення і включення струму холостого ходу трансформаторів;

Привод ПРНЗ-10 предназначен для ручного включения и отключения главных и заземляющих ножей разъединителей.
Условия эксплуатации разъединителей:
— Высота над уровнем моря не более 1000 м.
— Температура окружающего воздуха от минус 60 до 40°С.
— Скорость ветра при гололеде не более 15 м/с.
— Скорость ветра при отсутствии гололеда не более 40 м/с.
— Толщина корки льда до 10 мм.

Структура умовного позначення:
РЛНД — лінійний роз'єднувач для зовнішньої установки, двухколонковый;
1, 2 — кількість заземлюючих ножів;
10 — номінальна напруга, кВ;
Б — посилене виконання ізоляції;
400, 630 — номінальний струм, А;
У1 — кліматичне виконання і категорія розміщення.

Разъединитель представляет собой двухполюсный или трехполюсный аппарат, каждый полюс которого имеет одну неподвижную и одну подвижную колонки, с разворотом главных ножей в горизонтальной плоскости. Привод разъединителя выполнен так, что исключает возможность оперирования заземлителем, пока не отключены ножи главного контура. В корпусе привода предусмотрены отверстия для установки блок — замка.

Ізоляція роз'єднувача складається з чотирьох або шести ізоляторів, два або три з яких встановлюються на важелях, а решта на швеллерах. На верхніх фланцях ізоляторів роз'єднувача встановлена струмоведучих система, виконана у вигляді двох контактних ножів.
