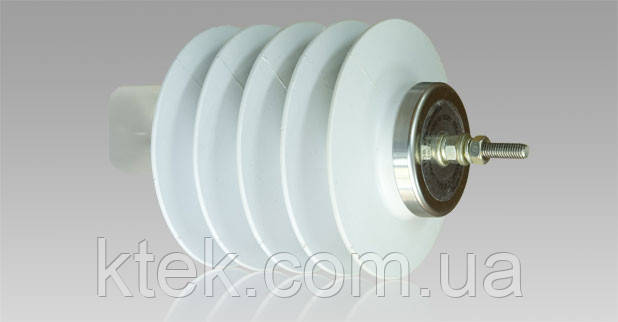

Обмежувачі перенапруги ОПН

Обмежувачі перенапруги ОПН-35, ОПН-10 і ОПН-6 є найбільш затребуваними. Це і не дивно, обмежувачі перенапруги ОПН-35, ОПН-10 та ОПН-6 є більш якісної та довговічної заміною разрядникам РВС-35, РВО-10 і РВО-6.

Обмежувач перенапруги нелінійний (ГНН) — це елемент захисту без іскрових проміжків. Активна частина ОПН складається з легованого металу, при подачі напруги він веде себе як безліч послідовно з'єднаних варисторів. Принцип дії ОПН заснований на тому, що провідність варисторів нелінійно залежить від прикладеної напруги.

При відсутності перенапруг ОПН не пропускає струм, але як тільки на ділянці мережі виникає перенапруження, опір ОПН різко знижується, чим і обумовлюється ефект захисту від перенапруги . Після закінчення дії перенапруги на висновках ОПН, його опір знову зростає.Перехід від «закритого» до «відкритого» стан займає одиниці наносекунд (на відміну від розрядників з іскровими проміжками, у яких це час спрацьовування може досягати одиниць мікросекунд).

Крім високої швидкості спрацьовування ОПН володіє ще рядом переваг. Одним з них є стабільність характеристики варисторів після неодноразового спрацьовування аж до закінчення зазначеного часу експлуатації, що, крім іншого, усуває необхідність в експлуатаційному обслуговуванні.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ОБМЕЖУВАЧІВ ПЕРЕНАПРУГ:

/тут ми представимо храктеристики тільки двох обмежників, докладна інформація про інші обмежувачі присутній на їхніх індивідуальних сторінках/

Параметри	ОПНп- 0,22/0,25	ОПНп- 0,38/0,45	ОПНп- 6/7,2	ОПНп- 10/12	ОПНп- 35/40,5	ОПНп- 110/78	ОПН- 150/120
1. Клас напруги, кВ дійств.	0,22	0,38	6	10	35	110	150
2. Найбільша тривало допустима робоча напруга (Uнр), кВ дійств.	0,25	0,45	7,2	12,0	40,5	78	120
3. Номінальна напруга (U), кВ дійств.	0,31	0,5	9.0	15,0	50,6	98	150
4. Номінальний розрядний струм, кА	10	10	10	10	10	10	10
5.* Класифікаційне напруга при класифікаційному струмі 1 мА, не менше	0,47	0,74	12,7	21,1	73	145	210
6. Залишкова напруга при комутаційному імпульсі струму 30/60мкс, кВмакс., не більше -- 125А -- 150A -- 500A	0,64 --- ---	1,28 --- ---	--- 17.6 18.8	--- 29.2 31.0	--- 92,7 100,0	--- 184,0 198,0	--- 267,0 288,0
7. Залишкова напруга при грозовому імпульсі струму 8/20мкс, кВмакс. не більше -- 1000A -- 5000A -- 10000A -- 20000A	0,74 --- --- ---	1,48 1,80 --- ---	20,9 21,9 23,5 27,2	34,0 36,0 38,8 44,9	106,0 210,0 128,0 148,0	210,0 238,0 260,0 298,0	305,0 345,0 370,0 412,0
8. Залишкова напруга при крутому імпульсі струму 1/10мкс, 10кА, кВмакс., не більше	0,92	1,5	22,9	41,5	137,0	265,0	396,0
9. Струмова пропускна здатність -- 20 імпульсів струму хвилею 8/20мкс, кА -- 20 прямокутних імпульсів струму тривалістю 2000мкс, А -- 2 імпульсу струму хвилею 4/10мкс, кА	0,125 2,5 25	0,125 2,5 25	400 10 10	400 10 10	550 10 100	550 10 100	550 10 100
10. Питома енергоємність, кДж/кВ UНР (за одну дію )	0,6	0,8	2,0	2,0	2,7	2,7	2,7
12. Діаметр / висота, мм	64/34	64/34	132/200	132/226	131/640	166/1280	400/1450
13. Маса, кг	0,3	0,35	1,7	2,7	10,6	17,5	35,0

*Примітка:

1. Класифікаційний струм обмежувача – амплітудне значення (більш висока амплітудне значення з двох полярностей, якщо струм асиметричний) активної складової струму промислової частоти, який використовується для визначення класифікаційного обмежувача напруги.

2. Класифікаційне напруга обмежувача (Uкл ) - амплітудне значення напруги промислової частоти, поділена на , яке має бути докладено до обмежувача для отримання класифікаційного струму.

ПРИЗНАЧЕННЯ ОБМЕЖУВАЧІВ ПЕРЕНАПРУГИ
ОПН-150, ОПН-110, ОПН-35, ОПН-10, ОПН-6, ОПН-0,38, ОПН-0,22:

Обмежники перенапруги нелінійні у полімерному корпусі (ОПНп), на відміну від традиційних вентильних розрядників з іскровими проміжками не містять іскрових проміжків і мають активну частину складається з металлооксидних нелінійних резисторів (варисторів), виготовлених з окису цинку (ZnO) з малими добавками оксидів інших металів.

Ограничители перенапряжений ОПН предназначены для защиты от коммутационных и атмосферных перенапряжений изоляции электрооборудования в сетях переменного тока промышленной частоты номинальным напряжением от 0,38 до 750 кВ.
Ограничитель рассчитан для работы в районах с умеренным и холодным климатом и промышленной атмосферой при сильном загрязнении внешней среды на открытом воздухе. Предельное верхнее значение температуры окружающей среды - плюс 45° С, нижнее - минус 60° С.

Так как в ограничителях перенапряжений нет искрового промежутка, то при их срабатывании износа контактов не происходит. Варисторы, применяемые в ограничителях перенапряжений, имеют устойчивую вольтамперную характеристику, которая не изменяется в процессе эксплуатации. Поэтому, в отличие от вентильных разрядников, ограничители перенапряжений не требуют обслуживания и контроля параметров в течение всего срока службы.

Конструктивно ОПН представляет собой высоконелинейное сопротивление (варистор), заключенный в высокопрочный герметизированный полимерный или фарфоровый корпус. При возникновении волн перенапряжения сопротивление варисторов изменятся на несколько порядков (от мегомов до десятков Ом) с соответствующим возрастанием тока от миллиампер при воздействии рабочего напряжения до тысяч ампер при воздействии волны перенапряжения.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ ОГРАНИЧИТЕЛЕЙ ПЕРЕНАПРЯЖЕНИЯ
ОПН-150, ОПН-110, ОПН-35, ОПН-10, ОПН-6, ОПН-0,38, ОПН-0,22 :

ОПН – обмежувач перенапруги нелінійний;
п - буква, що позначає матеріал покришки ( полімер );
0,22; 0,38; 6; 10; 35; 110; 150 - клас напруги мережі в киловольтах;
0,25; 0,4, 7,2; 12; 40,5; 78; 120 - найбільша тривало допустима робоча напруга в киловольтах;
10 - номінальний розрядний струм в кА;
1; 2 – клас розряду лінії (відповідність пропускної здатності 400А і 550А);
IV - ступінь забруднення по ГОСТ 9920;
УХЛ1 - кліматичне виконання і категорія розміщення по ГОСТ 15150.
