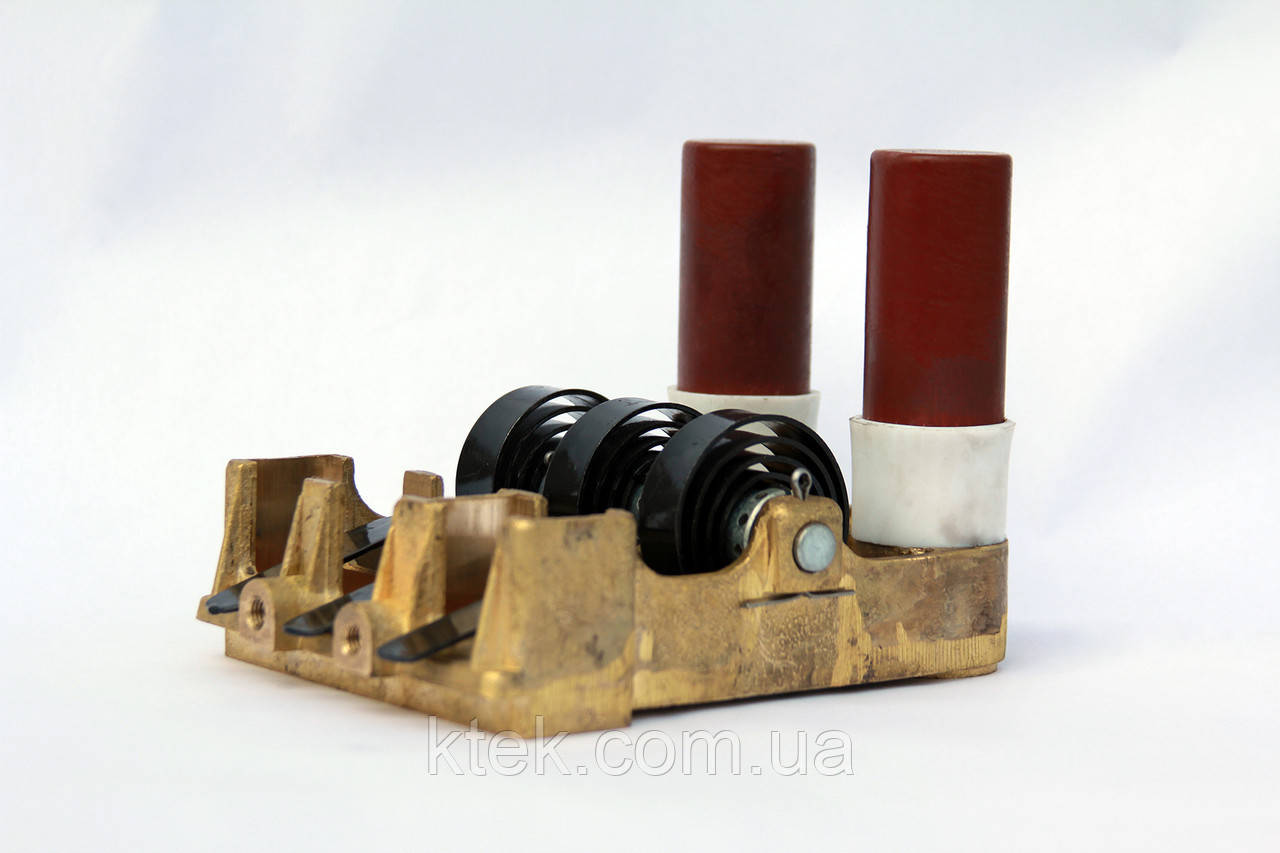

Щіткотримач ДРПч3 25х40 ЕД118 (5ТХ.112.034)

Щіткотримач ДРПч — це радіальне пристрій, відлите з латуні під тиском. До його складу входить спіральна пружина годинникового типу. Призначений для роботи з одним або трьома електрощітки, в залежності від марки виробу.

Модель ДРПч1 — розрахована на роботу з одного електрощіткою. Встановлюється на електричні машини серії ГС515, ГС517ВС650ГП311, ГП312,СДЕ2-15-34-6. Номер креслення — 5ТХ.112.058.

Модель ДРПч3 — розрахована на роботу декількох електрощіток. Товщина латунної стінки — 4 мм.

Щіткотримач застосовується в роботі тягових електродвигунів і електричних машинах залізничного транспорту.

• Марка електродвигуна ГС-501, ДП-311Б, ВС-650, ВС-652 — марка електродвигуна дк-86 — креслення 5ТХ.112.000.
• Марка електродвигуна ЕД-107, ЕД-118, ЕДТ-340 — креслення 5ТХ.112.034.
• Марка електродвигуна ЕД-105, ЕД-200Б — креслення 5ТХ.112.016.

щіткотримачі наступних типорозмірів:

• Щіткотримач ДРПч 25х32
• Щіткотримач ДРПч1 25х32
• Щіткотримач ДРПч3 3(25х32)
• Щіткотримач ДРПч3 3(25х40)
• Щіткотримач ДРПч3 3(25х50)
• Щіткотримач ДРПч3 3(25х80)
• корпус щіткотримача ДРПч 8ТХ112.011
• пружина щіткотримача ДРПч 8ТХ284.009
• палець щіткотримача ДРПч 5ТХ277.015

Характеристики щіткотримача ДРПч 3/25х40 для двигунів ЕД-118

Щіткотримач типу ДРПч3 25х40 креслення 5ТХ.112.034 в основному застосовуються для ЕД-118 складається з латунного литого корпусу, який у свою чергу укріплений на кронштейні. Сам кронштейн вварений в торцеву стінку кістяка. До того ж у його корпус запресовуються два сталеві пальці, які необхідні для кріплення щіткотримачів у кронштейні. Від корпусу пальці ізольовані пресматеріалом або твердим ізоляційним шаром із спеціального епоксидного компаунду, безпосередньо на який і надягають ізолятори. У корпусі 3(25х40) є 2 гнізда для графітових . У перше його гніздо вставляється одна пара електрощіток, а в інше - дві пари. Електрощітки в гніздах повинні вільно переміщатися, але не гойдатися. Натискання електрощіток на колектор електродвигуна здійснюється за допомогою спіральних пружин та регулюється поворотом втулки, що знаходиться в центрі пружини. Вони мають гнучкі шунти, які кріпляться болтами безпосередньо до корпусу щіткотримача. Для більшої зручності огляду і заміни щіток на щіткотримачах встановлені спеціальні стійки із заплечиками, за допомогою яких цілком можна фіксувати пружини в піднесеному положенні.

Вага: 3,9 кг.

Може застосовуватися в електродвигунах (генераторах): ЕД118 ЕД107 ЕДП196 ЕД120.

Використовується у тепловозах марки ТЕМ2.

Можливі позначення та креслення щіткотримача типу ДРПч3 25х40 можуть виглядати так:

• щіткотримач типу ДРПч3 25*40;
• щіткотримач типу ДРПч 3/25х40;
• щіткотримач типу ЕД118;
• креслення 5ТХ.112.034;
• креслення 8TX.112.011;
• креслення БИЛТ.301529.013;
• креслення БИЛТ.301521.065;
• креслення 5ЮЮ.112.000.
