Щіткотримач ДРПра1 (ДГ) 16х25, 16х32, 12,5х25

Надійність та довговічність роботи ковзного контакту електродвигунів та генераторів багато в чому забезпечується правильним вибором конструкції щіткотримачів.

Щіткотримачі ДРПра1 надійно утримують електрощітку в обоймі та через пружинно-натискний механізм передають оптимальне притискне зусилля до поверхні колектора.

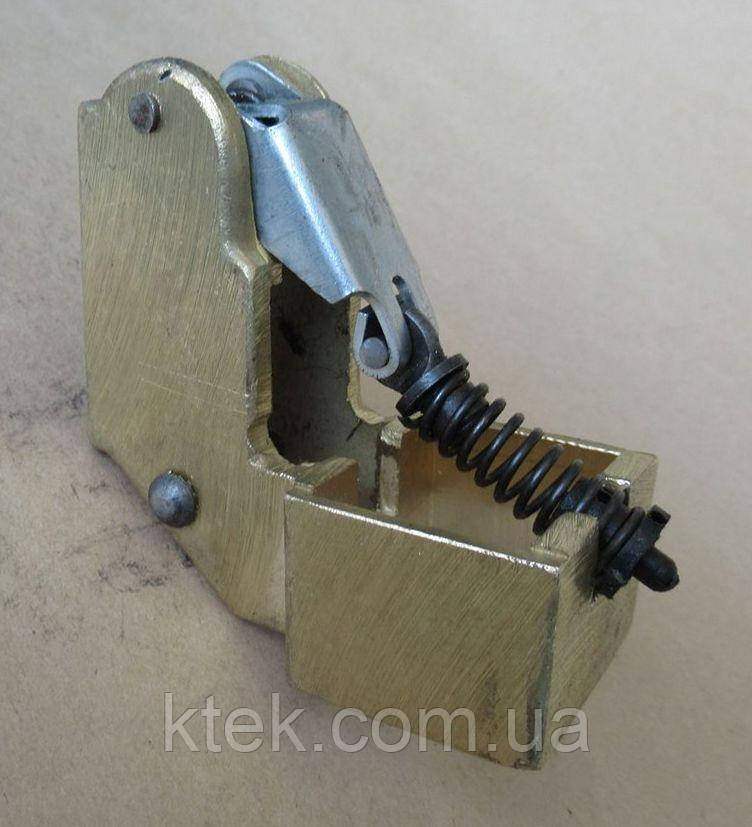

Щіткотримач ДРПра1 (старе позначення – ДГ) є однощітковим утримувачем радіального типу з циліндричною натискною пружиною розтягування. Нерегульований тиск пружини передається на щітку через важіль.

Щіткотримач ДРПра1 виготовляється з латуні (методом лиття під тиском) з подальшою механічною обробкою.

Щіткотримач ДРПа1 (ДГ) складається з:

• обойми, у якій безпосередньо розміщується щітка;
  елемента кріплення, призначеного для кріплення щіткотримача до машини;
  натискної пружини, що забезпечує необхідний тиск на щітку;
  важеля, що передає тиск пружини на щітку (прямо або через амортизатор);
  стійки, відповідальну за центральне натискання на щітку;
  амортизатора, що гасить вібрації щітки;
  натискної головки, що забезпечує безпосереднє натискання на щітку.

Щіткотримачі ДРПра1 знаходять широке застосування:

у реверсивних та нереверсивних колекторних електродвигунах;
в електродвигунах з контактними кільцями, з частотою обертання ротора (якоря), не більше 5000-6000 об/хв.
