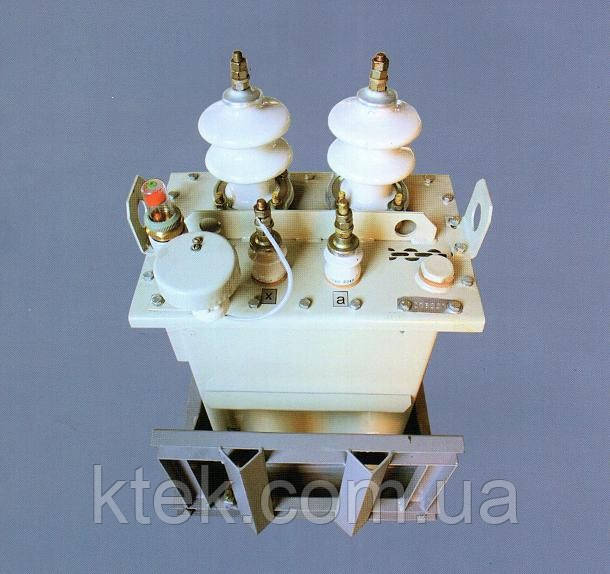

Трансформатор ОМ-10/10/0,23 однофазний масляний КИЇВ
Однофазний ЗМУ-1,25 кВА 10/0,23 і 6/0,23
Трансформатори однофазні серії ЗМУ призначені для живлення пристроїв катодного захисту.
Виготовляються на напруги 6 та 10 кВ і потужності 1,25; 2,5; 4; 6 і 10 кВА. Також можуть використовуватися для питаняи інших однофазних споживачів.
Кліматичне виконання УХЛ категорії розміщення 1 і 2, навколишнє середовище вибухобезпечне, не містить пилу в концентраціях, що знижують параметри виробів в неприпустимих межах.
Регулювання напруги здійснюється з боку ВН ступенями на величину ±5% або з боку НН на величину +2х2,5% від номінального, при відключенні всіх обмоток від мережі (перемикання без збудження).
Трансформатори забезпечуються маслоуказателями для контролю рівня масла в баку.
На стороні НН встановлюється пробивний запобіжник з пробивним напругою 701-1000 Ст.
Трансформатори ЗМУ призначені для живлення апаратури автоблокування залізниць, пристроїв сигналізації та інших споживачів електроживлення.
Конструкція трансформатора ЗМУ складається з трьох блоків елементів: бак з радіаторами, кришки бака і активної частини.
Бак трансформатора надійно кріпиться за допомогою швелерів. Всередину бака заливається трансформаторне масло, яке захищає радіатори від перегрівання. Стінки бака виконані з високоміцної сталі, товщина стінок може доходити до 4 мм. Поверхня стінок покрита атмосферостійкою фарбою, яка захищає від впливу кліматичних умов.
На кришці бака трансформаторів ЗМУ розташований п'ятиступінчастий перемикач напруги. Він дозволяє регулювати напругу в діапазоні від -2х2,5% до +2х2,5% від номінального. Також на кришці розташовані привід мембранний запобіжник, запобіжний клапан, мановакуумметри, введення НН і ВН.
Активна частина надійно кріпиться на кришці бака трансформатора. Активна частина сконструйована з плоскою шихтованном магнітної системи, що складається з пластин хладоканатной електричної сталі зі ступінчастим стрижнем. У складові активної частини трансформаторів ЗМУ також входять обмотки НН і ВН, перемикач відповідної обмотки ВН, нижні і верхні ярмовые пресовані балки.
Трансформатори, як правило, транспортують, використовуючи залізничний транспорт. При дотриманні умов експлуатації, трансформатор прослужить довгі роки. Не можна встановлювати трансформатори ЗМУ на рівних поверхнях, які схильні до вібрацій, ударів або поштовхів. В повітрі не повинна міститися електропровідна пил або хімічно активні, вибухові речовини. Більш докладно з умовами експлуатації пристрою можна ознайомитися в інструкцію
Основні | |
---|---|
Спосіб охолодження обмоток | Масляний |
