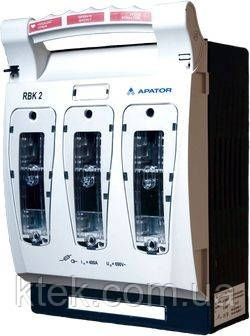

Рубильник RBK 100A, 160А, 250А, 400А, 630А Горизонтальний блок рубильник

Горизонтальний блок рубильник типу RBK 1, RBK 2, 3 RBK

Вимикачі - роз'єднувачі з функцією захисту RBK призначені для включення/відключення навантаження (з видимим розривом) і захисту 3х фазних електричних ланцюгів змінного струму до 690 від коротких замикань і перевантажень.

Конструкція

Вимикачі роз'єднувачі з функцією захисту RBK складаються з наступних комплектуючих частин:

— триполюсні підстави, оснащеного пінцетами для плавких вставок

— верхнього захисного екрана контактів з дугогасительными камерами

— нижнього захисного екрана контактів

— знімної кришки з місцем для установки плавких вставок

Вимикачі роз'єднувачі з функцією захисту RBK виготовлені з матеріалів, що не підтримують горіння і армованих скловолокном. Контактна група, в тому числі і пінцети покриті сріблом, що забезпечує незначні втрати потужності.

Запобіжники вимикачі роз'єднувачі серії RBK

RBK ізольований вимикач з функцією захисту, що використовуються для включення і вимикання навантаження, захисту від короткого замикання і перевантажень електричних ланцюгів напругою до 690 в,частотою 50,60 Гц і струмах до 630А.

Рубильники серії RBK застосовуються в шафах низької напруги і трансформаторних підстанцій, силових, управління, квартирних, поверхових, будинкових щитках захисту, а так само промислових розподільних пристроях.

Вимоги до експлуатації:

- рубильник слід встановлювати в закритих приміщеннях, або ж зовні в корпусах або шафах зі ступенем захисту IP34 і більше.

- температура від -40С до +55С, а в навколишньому середовищі неприпустимо вміст пилу, газів або парів

- висота над рівнем моря може досягати не більше 2000м

- положення рубильника має бути вертикальним

- режим роботи – тривалий
Принцип роботи та внутрішнє пристрій рубильників:

Низьковольтні рубильники RBK виконані з урахуванням сучасних вимог, і включає в себе ізоляційні та провідникові матеріали високої якості. ПВР RBK абсолютно замінюють конструкцію звичайного рубильника, кабелів і утримувачів запобіжників. Гарантує відмінну коммутативную здатність, високий ресурс роботи, невеликі розміри і малу вартість. Має видимий розрив, який створює умови безпечної роботи.

До складу ПВР входять:

Трехполюсное основу з пружинними контактними губками для запобіжників,

Можливе встановлення корпуса апарата на панель, або на токоведущую шину. Можливе використання голого кабеля або з наконечником.

Захисні кожухи для верхніх і нижніх контактів.

Знімний блок кришки ( під плавкі запобіжники )

Вимкнення виконується при відтягуванні блок - кришки на себе. Якщо відбувається розмикання ланцюга між ножем і нерухомим контактом стійки, запалюється дуга. Її гасіння відбувається при механічному подовженні дуги рухаються контактом. Для того, щоб збільшити вимкнення здатність ПВР оснащений дугогасительными камерами, це дозволяє вимкнути апарат під навантаженням.

Контактна система ПВР серії RBK посеребрена, це дає можливість покращити якість контактного з'єднання.

Можлива комплектація плавкими вставками ( ППН ).

Переваги рубильників серії RBK:

Видимий розрив

Легка конструкція високої якості

При короткому замиканні контактів не "залипются"

Невеликі габаритні розміри

Невисока вартість

Можливе застосування алюмінієвих, так і мідних провідників за рахунок посріблених контактів.
