ЩО-90, ЩО-90М, ЩО-09 c блок-рубильниками типу ARS

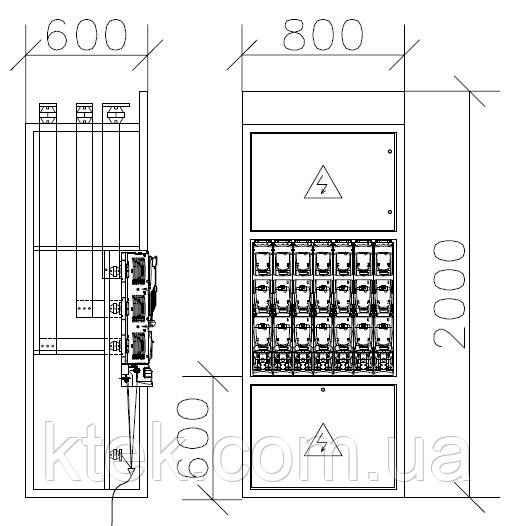

Панелі розподільні ЩО-90, ЩО-90М c блок-рубильниками типу ARS

Планочные рубильники-роз'єднувачі ARS призначені для експлуатації в мережах трифазного змінного струму до 1250А, частотою 40-60 Гц і номінальною напругою до 690 Ст. Застосовуються для комутації електричних ланцюгів живлення і захисту від коротких замикань і перевантажень (апарати захисту в розподільних шафах низької напруги трансформаторних підстанцій (заміна панелей ЩО-70), апарати захисту живлять або відходять кабельних ліній, вимикачі навантаження). Дані роз'єднувачі повністю замінюють конструкцію, що складається з звичайного рубильника, кабелів і утримувачів запобіжників. Конструктивна особливість дозволяє робити кабельні відводи не тільки вниз, але і вправо, вліво, вгору і всередину. Вимикання проводиться шляхом відтягування на себе блок — кришки (важеля). Наявність дугогасильних камер дозволяє проводити операцію вимикання під навантаженням. Роз'єднувачі оснащені індикацією стану запобіжників та положення роз'єднувача. Конструкція роз'єднувача дозволяє застосовувати плавкі вставки типу ППН.
Роз'єднувачі серії ARS — це сучасне рішення, що забезпечує наступні переваги перед автоматичним вимикачем:
• Видимий розрив (забезпечує безпеку при ремонті обладнання)
• Проста конструкція (малу кількість рухомих механізмів підвищує надійність апарату в цілому)
• Відсутність можливості «залипання» контактів при короткому замиканні
• Малі габарити дозволяють скоротити обсяг, займаний розподільним пристроєм майже в 2 рази)
• Низька вартість (знижує капітальні витрати)
• Покриті сріблом контакти (покриття збільшує електротехнічні характеристики контактних з'єднань і дозволяє застосовувати як мідні, так і алюмінієві провідники).

Для зручності проведення ремонтних і регламентних робіт серед аксесуарів є універсальний і спеціальний заземлювач (підходить для всіх типорозмірів ARS), що дозволяє виробляти захисне заземлення обладнання, виведеного в ремонт. З допомогою спеціально розроблених блок-кришок здійснюється заземлення силових ланцюгів, що виводяться в ремонт і ізоляція струмоведучих частин рубильників, що перебувають під напругою.
Гарантія 2 роки.
