РБ Рубильник Київ

РБ Рубильник Київ з номінальним струмом 100А, 250А, 400А, 630А

Рубильники РБ призначені для неавтоматической комутації силових електричних кіл трифазного змінного струму. В залежності від номінального струму рубильники РБ поділяються на РБ-31 (100 А), РБ-32 (250 А) і РБ-34 (400 А).

Механізм рубильника розташований на монтажній плиті розміром 194x254 мм з виступаючим c правого боку валом. Рубильники РБ мають бічний привід co знімною рукояткою і можуть встановлюватися в силові ящики або шафи де рукоятка приводу повинна виходити на праву бічну стінку. Рубильники РБ встановлюють шафи типу ШР11.

Однією з основних частин рубильника є губка в зборі, яку можна придбати окремо. Ця особливість забезпечує високу ремонтопридатність, так як можна замінити одну прийшла в непридатність деталь відновивши справний стан рубильника в цілому. Кількість спрацьовувань – більше 5000 разів.

Рубильник серії РБ

Рубильник РБ призначений для нечастих неавтоматичних включень і відключень силових електричних ланцюгів змінного струму без навантаження в пристроях розподілу електричної енергії, встановлюється в закритих шафах, ящиках, щитах.
Опис рубильника РБ

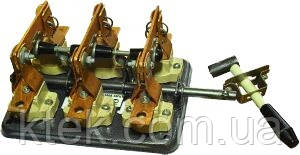

Рубильник РБ являє собою трьохполюсний комутаційний апарат, що складається з одного ряду суміщених і контактних стійок, змонтованих на загальній плиті.
У аппаратов с боковым приводом ножи связаны осью, приводящейся в движение посредством симметрично расположенных по длине тяг, второй конец которых шарнирно соединен с валом, установленным на двух подшипниках с задней стороны панели. Этот вал приводится во вращение боковой съемной рукояткой, устанавливаемой на одном его конце. Рубильник РБ не допускает самопроизвольное включение или отключение, для заземления имеется специальный винт. Включенное или отключенное положение аппарата указывается положением рукоятки привода.
Структура условного обозначения рубильника РБ-31 У3Р - рубильник
Б - наличие боковой рукоятки
31 - номинальный ток (31-100А, 32-250А, 34-400А, 36-630А)
У3 - климатическое исполнение и категория размещения по ГОСТ 15150

Технические характеристики рубильника РБ

Номинальный режим работы - продолжительный
Климатическое исполнение и категория размещения У3 по ГОСТ 15150
Температура окружающего воздуха от -45ºС до +40ºС
Высота установки рубильника над уровнем моря не более 2000 м
Установленная безотказная наработка – не менее 18000 ч
Рабочее положение рубильника – вертикальное, допускается отклонение в любую сторону не более 5º
Режим експлуатації - тривалий
Механічна зносостійкість - не менше 2500 циклів включення і відключення
