Траверси ТН-10 виготовляється згідно типового проекту 3.407.1-143 випуск 1 (лист 3.407.1-143.8-52)
Траверса ТН-11 призначена для одинарного кріплення проводів при встановленні опор низьковольтної лінії номінальною напругою 0,4 кВ.
На траверсі є штирі під ізолятори. Кріплення ізоляторів на траверсі рекомендується здійснювати за допомогою ковпачків.
Кріплення траверси до опори здійснюється за допомогою хомута. Для різних опор застосовуються різні хомути, так для опори СВ-95 хомут Х-10, для опор СВ105 хомут Х-42 і т. п.
Хомут для кріплення траверси до опори поставляється окремо.
Траверси ТН
Траверси ТН використовуються для безпечного кріплення проводів на опорах ЛЕП. Матеріалом для виготовлення траверс ТН служить вуглецева сталь високої якості. Антикорозійний захист забезпечується нанесенням цинкового покриття, або фарбуванням із застосуванням високоякісних лакофарбових матеріалів. Траверси ТН різних модифікацій можуть застосовуватися для кріплення проводів на залізобетонних, металевих і дерев'яних опорах різної геометрії перерізу. Для кріплення траверси на опорах використовуються хомути.
Конструкція траверсів ТН
Основні елементи траверс ТН: металевий кутник, смуга, коло, сережка СРС, штирі та інші елементи. На поверхню кожної траверси ТН наноситься антикорозійне покриття (фарба або цинк). Траверси ТН в основному складаються з куточка і приварених нього штирів. Процесу зварювання штирів, приділяється особлива увага. Штирі приварюються звичайної зварювальною установкою, але в спеціальному середовищі з захисними газами. Якісно виконаний зварний шов повинен бути без нерівностей і тріщин. З'явилися в процесі зварювання краплі металу, застиглі на шві, обов'язково видаляються спеціальним інструментом. На відміну від траверс типу ТМ, траверси низьковольтні, не мають в своїй конструкції таких елементів як сережка СРС. Сторона куточка, яка безпосередньо кріпиться до опори, має кілька овальних отворів. Ці отвори розташовані таким чином, і знаходяться в такій кількості, щоб можна було закріпити траверсу різними хомутами.
Застосування траверсів ТН
Застосовуються для монтажу і кріплення проводів, кабелю, каната, ізоляторів, роз'єднувачів на лінії електропередач та РУ до 10кВ. Траверса ТН створює видимий повітряний проміжок і виконує функцію опори і захисту, і виступаючи в ролі не струмопровідних елементів.
Виробництво траверсів ТН
Виробляють по робочих кресленнях у кліматичному виконання Ухл1. Всі з'єднання ретельно проварюються, щоб виключити самовільне розчеплення при експлуатації. Під час виготовлення і монтажі траверси ТН користуються стандартним інструментом і пристосуваннями. Збірка проводиться з елементів, отчищенных від бруду, масла, іржі. Зварювальні шви очищені від шлаку, бризок за допомогою болгарки. Зварювальний шов гладкий без пропалів, не повинен мати тріщин. Товщина покриття цинком не менше 35 мкм. На всіх траверсах ТН вказують руйнівне навантаження, яка повинна бути не менш ніж на 10% нижче, ніж при випробуваннях. Конструкція повинна бути виконана так, щоб на ньому не накопичувалася волога.

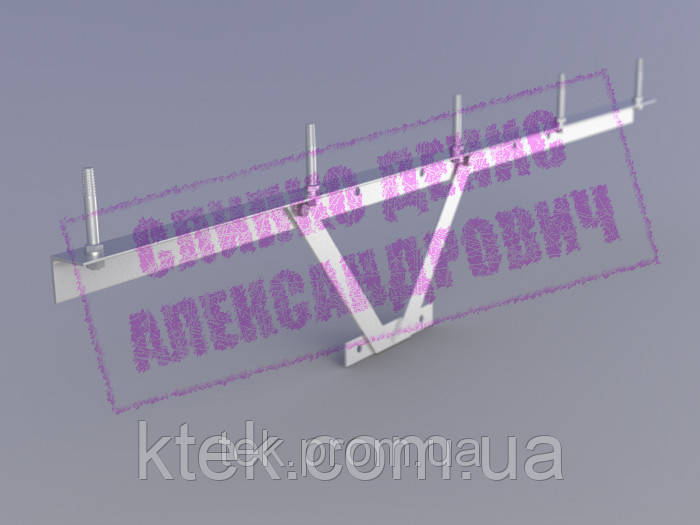

Траверса ТН10, ТН11
Типова сталева конструкція залізобетонних опор ПЛ 10 кВ.
Виготовляється за кресленням 3.407.1-143.8.52
Поз. |
Найменування |
Кількість |
|
ТН10 |
ТН11 |
||
1 |
Куточок 70х70х5 |
1 |
- |
|
Куточок 90х90х7 |
- |
1 |
2 |
Смуга 5х50 |
2 |
2 |
3 |
Смуга 5х50 |
1 |
1 |
4 |
Штир Ш-16-К-25 |
5 |
5 |
5 |
Болт М16х30 |
2 |
2 |
6 |
Гайка М16 |
2 |
2 |
Марка |
Маса, кг |
ТН10 |
16,0 |
ТН11 |
24,8 |
Основні | |
---|---|
Виробник | Трансенерго-ком |
Країна виробник | Україна |
- Ціна: Ціну уточнюйте
