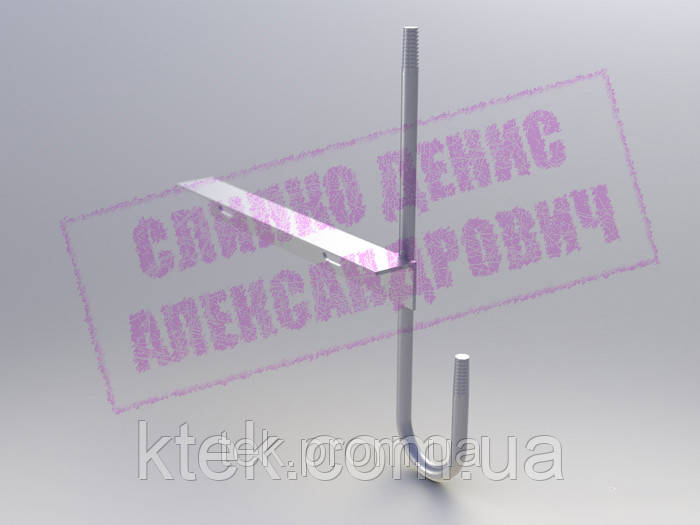

Траверса ТН3 низьковольтна для ЛЕП

Траверси ТН-3 виготовляється згідно типового проекту 3.407.1-136 випуск 1 (лист 3.407.1-136.01.05).

Траверса ТН-3 призначена для одинарного кріплення проводів при встановленні опор низьковольтної лінії номінальною напругою 0,4 кВ.

На траверсі є штир і гак під ізолятори типу НС-20, НФО-18, ТФ-20. Кріплення ізоляторів на траверсі рекомендується здійснювати за допомогою ковпачків КП-18.

Кріплення траверси до опори здійснюється за допомогою хомута. Для різних опор застосовуються різні хомути, так для опори СВ-95 хомут Х-10, для опор СВ105 хомут Х-42 і т. п.

Хомут для кріплення траверси до опори поставляється окремо.

Траверси ТН

Траверси ТН використовуються для безпечного кріплення проводів на опорах ЛЕП. Матеріалом для виготовлення траверс ТН служить вуглецева сталь високої якості. Антикорозійний захист забезпечується нанесенням цинкового покриття, або фарбуванням із застосуванням високоякісних лакофарбових матеріалів. Траверси ТН різних модифікацій можуть застосовуватися для кріплення проводів на залізобетонних, металевих і дерев'яних опорах різної геометрії перерізу. Для кріплення траверси на опорах використовуються хомути.

Конструкція траверсів ТН

Основні елементи траверс ТН: металевий кутник, смуга, коло, сережка СРС, штирі та інші елементи. На поверхню кожної траверси ТН наноситься антикорозійне покриття (фарба або цинк). Траверси ТН в основному складаються з куточка і приварених нього штирів. Процесу зварювання штирів, приділяється особлива увага. Штирі приварюються звичайної зварювальною установкою, але в спеціальному середовищі з захисними газами. Якісно виконаний зварний шов повинен бути без нерівностей і тріщин. З'явилися в процесі зварювання краплі металу, застиглі на шві, обов'язково видаляються спеціальним інструментом. В отличие от траверс типа ТМ, траверсы низковольтные, не имеют в своей конструкции таких элементов как серьга СРС. Сторона уголка, которая непосредственно крепится к опоре, имеет несколько овальных отверстий. Эти отверстия расположены таким образом, и находятся в таком количестве, чтобы можно было закрепить траверсу различными хомутами.

Применение траверсов ТН

Застосовуються для монтажу і кріплення проводів, кабелю, каната, ізоляторів, роз'єднувачів на лінії електропередач та РУ до 10кВ. Траверса ТН створює видимий повітряний проміжок і виконує функцію опори і захисту, і виступаючи в ролі не струмопровідних елементів.

Виробництво траверсів ТН

Производят по рабочим чертежам в климатическом исполнение Ухл1. Все соединения тщательно провариваются, чтобы исключить самопроизвольного расцепления при эксплуатации. При изготовление и монтаже траверсы ТН пользуются стандартным инструментом и приспособлениями. Сборка производится из элементов, отчищенных от грязи, масла, ржавчины. Сварочные швы очищены от шлаков, брызг при помощи болгарки. Сварочный шов гладкий без прожогов, не должен, иметь трещин. Толщина покрытия цинком не менее 35 мкм. На всех траверсах ТН указывают разрушающую нагрузку, которая должна быть не менее чем на 10% ниже, чем при испытаниях. Конструкция должна быть выполнена так, чтобы на ней не скапливалась влага.

Траверса ТН3

Типовая стальная конструкция железобетонных опор ВЛ 0,38 кВ.

Изготавливается по чертежу 3.407.1-136.01.05
