Производственных зданий, сооружений, территорий любых объектов с любыми источниками света (лампами накаливания, ДРЛ, ДРИ, люминесцентными и др. ).
Ящики управления освещение обеспечивают:
включение и отключение осветительной установки от сигнала фотодатчика при достижении заданного уровня освещенности;
отключение и включение осветительной установки в заданные периоды времени (например, в технологические перерывы в работе цеха) по программам, задаваемым программатором режимов (только схема ЯУО 9601);
ручное включение и отключение осветительной установки кнопками, установленными на двери ящика;
включення і відключення освітлювальної установки за допомогою пристроїв телемеханіки від диспетчерських пунктів енергослужб.

Номінальний режим роботи — переривчасто-тривалий, тривалий, повторно-короткочасний і повторно-короткочасний з ГОСТ 12434-83.
Основні технічні характеристики ЯКО 96Наименовиние параметра Значення
Номінальна напруга силового ланцюга, кВ 0.22; 0.38
Номінальна напруга кола керування, кВ 0.22; 0.38
Частота, Гц 50
Номінальний струм, А 25; ......160
Межа установки освітленості, ЛК
верхній
нижній
22 00;
22 0
Збереження установок включення-відключення при знятому харчуванні, годину 150
Точність виконання програм, с/рік. 10
Тип управління від програматора (таймера) і фотореле;
управління від фотореле;
управління від таймера;

Конструкція

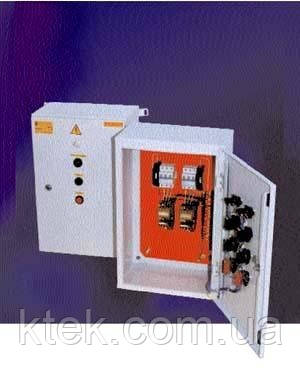

Ящик управления освещением состоит из двух частей: собственно оболочки из листовой стали навесного исполнения с передней дверью и выносной фотоголовки — пластмассового корпуса с устройством для крепления, в котором устанавливается фоторезистор. Ящик и фотоголовка соединяются 2-жильным неэкранированным контрольным кабелем, с сечением жилы не менее 0,35 мм2, длиной не более 50 м. Ввод проводов и кабелей осуществляется через сальники, устанавливаемые сверху и/или снизу ящика. На внутренней поверхности двери закреплена электрическая схема ящика. Внутри ящика на панели размещены: — силовая часть — автоматический выключатель и электромагнитный пускатель; — аппаратура управления — фотореле, клеммные колодки и в ЯУО9601 — программатор (таймер) режимов. В ЯУО9601 возможен автоматический режим управления освещением только по времени, по времени и уровню освещенности и только по уровню освещенности. Выбор режимов автоматического управления освещением осуществляется переключателем SA2, а оперативное управление — кнопками SB1, SB2, расположенными на двери ящика. Перевод управления с автоматического режима («автом.») на ручной («местное») осуществляется переключателем SA1. В схеме ЯУО9602 возможен автоматический режим управления освещением только по уровню освещенности и ручной режим управления. В схеме ЯУО9603 возможен автоматический режим управления освещением только по программе (таймеру) и ручной режим управления. Дистанционное управление может осуществляться от удаленного коммутационного аппарата (контакт КХ) диспетчерского пункта и т. д. В ящиках управления освещением для наружной установки органы управления установлены внутри оболочки. Підприємство — виробник випускає будь-які замовні (нестандартні) виконання, які не відображені в типовому проекті.
