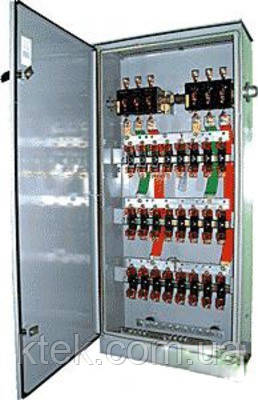

Пункти розподільні серії ПР 11 призначені для прийому і розподілу електричної енергії, захисту електричних установок напругою до 660 В змінного струму частоти 50 Гц при перевантаженнях і коротких замиканнях, а також нечастих (не більше 6 год) включень і відключень електричних ланцюгів і пусків асинхронних електродвигунів, забезпечення захисту людей і сільськогосподарських тварин від ураження електричним струмом.

Шафи призначені для установки на промислових, житлових, побутових і громадських об'єктах з однобічним обслуговуванням. Шафи виготовляються в навісному, втопленому і підлоговому виконанні.

Номінальний режим роботи-тривалий. Шафи виготовляються за ТУ У-24254314.005-97.
Структура умовного обозначенияПР 11 Х — Х — ХХХ — ХХ — ХХ
1 2 3 4 5 6 7

1 — Пункт розподільчий
2 — Серія
3 — Модифікація кафа за типом встановлюються апаратів:

Д — встановлюються фідерні апарати на рейку DIN

за замовчуванням загальнопромислове виконання
4 — Виконання по виду установки:

1 — втоплене

3 — навісне

7 — підлогове
5 — Номер схеми розподільного пункту
6 — Ступінь захисту оболонки за ГОСТ 14254-96:

21 — IP21

54 — IP54
7 — Кліматичне виконання і категорія розміщення по ГОСТ 15150 — 69 і ГОСТ 15543.1-89 — У3, У3.1
Технічні характеристики
Номінальна напруга змінного струму — 660/380В, частота — 50 Гц.

Номінальний струм до 630 А.

Ступінь захисту шаф згідно ГОСТ14254-96:
при відкритих дверях:
для всіх виконань — IP20
при закритих дверях:
для утопленого виконання — IP21
для підлогового і навісного виконань — IP21 і IP54
Номінальний струм шафи і вимикачів на відхідних лініях знижується на 15% при ступені захисту оболонки IP54.

Група умов експлуатації в частині впливу механічних факторів зовнішнього середовища М2 по ГОСТ 17516.1-90.

Шкафы предназначены для работы в следующих условиях (по ГОСТ 15150-69):
по воздействию климатических факторов внешней среды в макроклиматических районах с умеренным климатом (исполнение У) категории размещения 3.1, 3, т. е. в закрытом помещении с естественной или искусственной вентиляцией, а также в помещении с повышенной влажностью
по коррозионной стойкости: в атмосфере промышленных объектов, шкафы со степенью защиты IP54 климатического исполнения У1
высота над уровнем моря не более 2000 м, при высоте более 1000 м номинальный рабочий ток шкафа должен быть снижен на 10%

Робоче положення шафи в просторі — вертикальне з допустимим відхиленням від нього в будь-яку сторону на 5°.

Вимоги безпеки відповідають ГОСТ 12.2.007.0-75 та ГОСТ 22789-94, а також вимогам «ПУЕ», «Правил технічної експлуатації електроустановок споживачів», затверджених Міненерго.

Вимоги пожежної безпеки відповідають ГОСТ 12.1.004-85.
