Ящики обліку ЯУРЭ, ЯУР, ЯУРП в Києві

ЯУРЭ, ЯУР, ЯУРП Ящики обліку в Києві

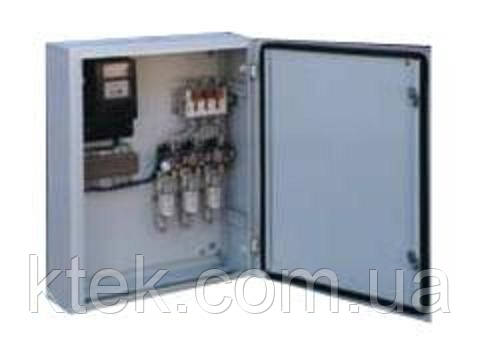

Ящики обліку з рубильником типу ЯУР і ЯУРП призначені для прийому і обліку активної електроенергії напругою 380 В трифазного змінного струму частоти 50 Гц систем з глухозаземленою нейтраллю, а також для захисту відходить лінії при перевантаженнях і струмах короткого замикання. У ящиках ЯУРП на вводі встановлюється рубильник перекидний для забезпечення живлення від двох незалежних джерел.

Ящики виготовляються одностороннього обслуговування і призначені для установки на промислових, громадських, комунально-побутових та інших об'єктах третьої категорії (для ЯУР) і другої категорії (ЯУРП) енергопостачання.

Номінальний режим роботи ящиків — тривалий.

Ящики поставляються в комплекті з лічильниками електричної енергії (повіреними і готовими до експлуатації).

Пристрої виготовляються за ТУ У 24254314.001-97.
Структура умовного обозначенияЯУР Х — Х — ХХХ Х — ХХ-ХХ
1 2
3
4 5
6 7

1 — Ящик обліку з рубильником
2 — Тип ввідного рубильника:

П — перекидний

за замовчуванням — розривний

П — перекидний

за замовчуванням — розривний
3 — Тип розподілу:

А — на автоматичних вимикачах

П — на запобіжниках

(за замовчуванням — 1 група предохрани телей)
4 — Номінальний струм пристрою:

100 — 100 А

250 — 250 А

400 — 400 А
5 — Підключення лічильника:

М — лічильник прямого включення

за замовчуванням — через трансформатори струму
5 — Ступінь захисту оболонки за ГОСТ 14254-96:

21 — IP21

54 — IP54

6 — Кліматичне виконання і категорія розміщення за ГОСТ 15150-69 і ГОСТ 15543.1-89 — У3, У3.1
Технічні характеристики
Номінальна напруга змінного струму 380В, 50Гц.

Номінальний струм — до 400 А.

Висота над рівнем моря до 2000 м.

Кліматичне виконання і категорія розміщення У3.1, УХЛ4 по ГОСТ 15150-69 і ГОСТ 15543.1-89. Ступінь захисту оболонки при зачинених дверей — IP21, IP54 за ДСТ 14254-96.

Номінальний струм пристроїв знижується на 15% при ступені захисту оболонки пристроїв IP54.

Навколишнє середовище вибухобезпечне, не містить струмопровідного пилу, агресивних газів і парів в концентраціях, що руйнують метал і ізоляцію.

Особливі умови експлуатації — за погодженням з замовником.

Група умов експлуатації в частині впливу механічних факторів зовнішнього середовища М2 по ГОСТ 17516.1-90.

Робоче положення — вертикальне. Допускається відхилення від робочого положення не більше 5°.
Вимоги безпеки відповідають ГОСТ 12.2.007.0-75 та ГОСТ 22789-94, а також вимогам «ПУЕ», «Правил технічної експлуатації електроустановок споживачів», затверджених Міненерго.

Вимоги пожежної безпеки відповідають ГОСТ 12.1.004-85.
