Панелі розподільні ЩО-99, ЩО-70, ЩО-09

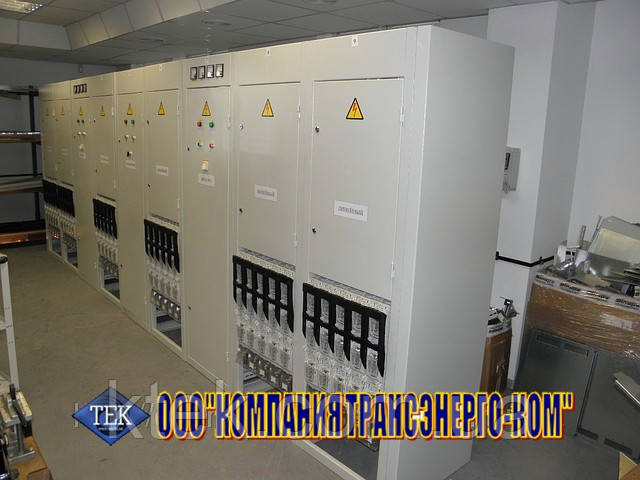

ЩО-99 розподільні панелі

Панелі ЩО 99 призначені для прийому і розподілена електричної енергії трифазного змінного струму, частотою 50 Гц при напрузі до 0,66 кВ і захисту відхідних ліній від перевантаження і струмів короткого замикання. ЩО 99 із призначені для роботи при температурі навколишнього повітря від -25°С до +40°С.

За ступенем захисту панелі виготовляють двох виконань (перша цифра Е позначенні панелі):

*

Відкрите (ступінь захисту ІР 00 по ГОСТ 14254-80, з боку фасаду — ІР 20).

*

Шафові (ступінь захисту ІР 20, з боку дна — ІР 00).

За своїм призначенням панелі поділяються на вступні, розподільні, секційні і допоміжні. Панелі збираються в щит довжиною до 4 м. До допоміжних панелей відносяться панелі диспетчерського управління, шафи обліку, торцеві панелі, огороджувальні щит з обох сторін. При дворядній установці панелей щит комплектується шинним мостом з відстанями між фасадами — 950, 1000, 1500 і 2000 мм, а також нестандартної довжини.

Панели распределительных щитов ЩО 90 предназначены для приема и распределения электрической энергии трехфазного тока частотой 50 Гц при напряжении до 0,4 кВ и защиты отходящих линий от перегрузок и токов короткого замыкания. Щиты комплектуются из панелей и обслуживаются с фасадной стороны. При двухрядной установке панелей распределительный щит комплектуется шинным мостом. Расстояние между фасадами панелей 1500 и более.

Климатическое исполнение У3 по ГОСТ 15150-69.

Степень защиты панелей по ГОСТ 14254-96 (первая цифра в обозначении схемы):
1 — для открытого исполнения – IP 00, со стороны фасада IP 20;
2 — для закрытого исполнения - IP 20, со стороны дна IP 00.
ЩО 90

Основные технические параметры панелей ЩО-90
Структура условного обозначенияЩО -90 -М -Х -ХXX -ХХ -У3
1 2 3 4 5 6 7

1 — Щит одностороннего обслуживания
2 — Год разработки
3 — Модификация
3 — Исполнение по степени защиты оболочки по ГОСТ 15150-69
1 — открытое
2 — закрытое (защищенное)
4 — Назначение:
1 — вводная
2 — водно-распределительная
3 — секционная
4 — распределительная
5 — секционно-распределительная
6 — вспомогательные и специальные панели
7 — шинные мосты
5 — Номер схемы в подгруппе
6 — Обозначение климатического обозначения ( по ГОСТ 15150-69.)

ЩО-90 предназначены для внутренней установки при следующих условиях:
— температура окружающего воздуха от -25 до +400 С;
— высота над уровнем моря не более 1000 м;
— окружающая среда не взрывоопасна, не содержащая токопроводящей пыли, агрессивных газов или паров, разрушающих металлы и изоляцию.
