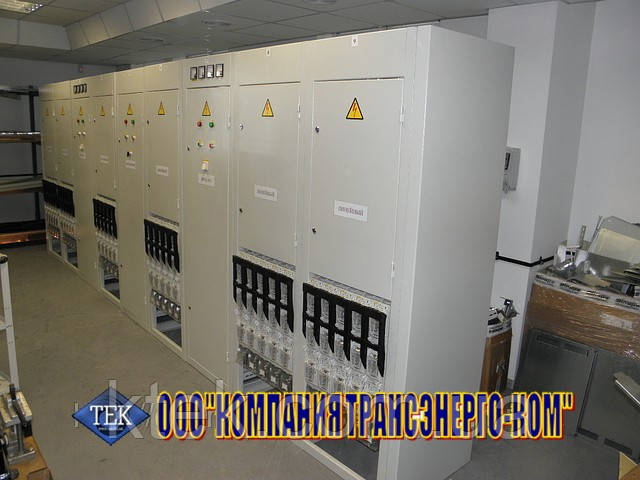

Панелі розподільні ЩО-90, ЩО-90М, ЩО-09, ЩО-94

Панелі розподільних щитів ЩО-90, ЩО-90М, ЩО-09, ЩО-94

Панелі розподільні ЩО-90, ЩО-90М, ЩО-09, ЩО-94

Щити комплектуються з панелей і обслуговуються з фасадної сторони.
При дворядній установці панелей розподільний щит комплектується шинними мостами. Відстань між фасадами панелей 1500 і 2000 мм.

Кліматичного виконання У3 по ГОСТ 15150-69.
Панелі відповідають ТУ 31.2. -25723254-004-2002
Ступінь захисту панелей по ГОСТ 14254-96:
відкрите виконання-IP00, з боку фасаду-IP20;
захищене виконання -ІР20, з боку фасаду -IP00.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЩО 90

Номінальна напруга, КВ.............................................................0,22; 0,38; 0,66
Частота, Гц..........................................................................................50
Призначення панелей..........................................ввідно-розподільні, перерозподільні,
секційні, допоміжні.
Число ліній, що відходять...............................................................................2-9
Номінальні струми ліній, що відходять, А...............16,25,32,40,50,63,80,100,125,160,250,400,630,1000,1600
Номінальні струми вводів, А............................................................630,1000,1600,2000
Номінальні струми секційних панелей, А................................................630,1000,1600,2500
Електродинамічна стійкість збірних шин, кА.........................................................41

Панели распределительных щитов ЩО 90 предназначены для приема и распределения электрической энергии трехфазного тока частотой 50 Гц при напряжении до 0,4 кВ и защиты отходящих линий от перегрузок и токов короткого замыкания. Щиты комплектуются из панелей и обслуживаются с фасадной стороны. При двухрядной установке панелей распределительный щит комплектуется шинным мостом. Расстояние между фасадами панелей 1500 и более.

Климатическое исполнение У3 по ГОСТ 15150-69.

Степень защиты панелей по ГОСТ 14254-96 (первая цифра в обозначении схемы):
1 — для открытого исполнения – IP 00, со стороны фасада IP 20;
2 — для закрытого исполнения - IP 20, со стороны дна IP 00.
ЩО 90

Основные технические параметры панелей ЩО-90
Структура условного обозначенияЩО -90 -М -Х -ХXX -ХХ -У3
1 2 3 4 5 6 7

1 — Щит одностороннего обслуживания
2 — Год разработки
3 — Модификация
3 — Исполнение по степени защиты оболочки по ГОСТ 15150-69
1 — открытое
2 — закрытое (защищенное)
4 — Назначение:
1 — вводная
2 — водно-распределительная
3 — секционная
4 — распределительная
5 — секционно-распределительная
6 — вспомогательные и специальные панели
7 — шинные мосты
5 — Номер схемы в подгруппе
6 — Обозначение климатического обозначения ( по ГОСТ 15150-69.)

ЩО-90 предназначены для внутренней установки при следующих условиях:
— температура окружающего воздуха от -25 до +400 С;
— высота над уровнем моря не более 1000 м;
— окружающая среда не взрывоопасна, не содержащая токопроводящей пыли, агрессивных газов или паров, разрушающих металлы и изоляцию.
