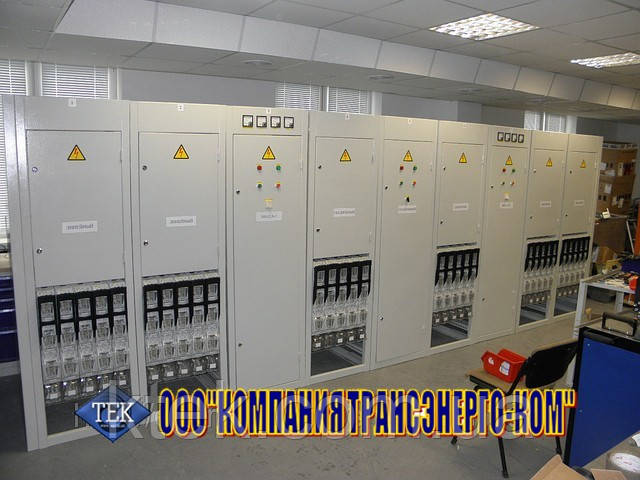

ЩО-70 Панелі розподільні

ЩО-70 Панели распределительные

Панели распределительных щитов серии ЩО 70 предназначены для комплектования распределительных щитов напряжением 0,4 кВ трехфазного переменного тока частотой 50 Гц, которые служат для приема и распределения электрической энергии, защиты отходящих линий от перегрузок и токов замыкания.

Конструктивно панели распределительных щитов ЩО 70 представляют собой металлоконструкции, имеющие степень защиты с фасадной стороны IP20, а остальных сторон IP00, и предназначены для одностороннего обслуживания.

Условное обозначение ЩО 70-Х–ХХ ХХ

ЩО – щит одностороннього обслуговування
70 – рік розробки
Х – порядковий номер (1,2,3)
ХХ – умовний номер схеми
ХХ – кліматичне виконання і категорія розміщення за ГОСТ 15150-69

Панелі ЩО 70-3 на відміну від ЩО 70-1 і ЩО 70-2 мають менші габарити, а також відрізняються по електродинамічній стійкості збірних шин. Збірні силові шини, їх з'єднання та кріплення витримують без пошкоджень номінальний ударний струм 50 кА.

Панелі ЩО 70 комплектуються автоматичними вимикачами, роз'єднувачами, запобіжниками і приладами обліку та вимірювання.

Номінальна напруга (лінійний): 0,4 кВ.
Номінальна частота: 50 Гц.
Число ліній, що відходять: 1, 2, 4, 6.
Номінальний струм відхідних ліній: 100, 250, 400, 630, 1000 А.
Номінальний струм вступних панелей: до 2500 А.
Електродинамічну стійкість: до 50 кА.
Опір ізоляції в холодному стані: 20 Мом
