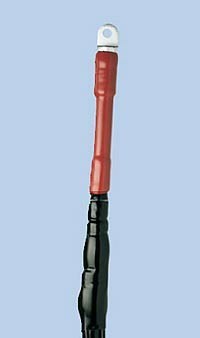

Муфти EPKT, GUST, POLT, 35кВ Raychem Система кінцевих муфт фірми «TYCO electronics Raychem» на напругу до 35 кВ (GUST, POLT, EPKT)
Муфти EPKT, GUST, POLT, 35кВ Raychem Київ
Система кінцевих муфт фірми «TYCO electronics Raychem» на напругу до 35 кВ (GUST, POLT, EPKT)
У шістдесятих роках фірма «Райхем» розробила серію нових полімерів для їх застосування на середньому і високому рівнях напруги. Отримані матеріали володіли не тільки винятковою стійкістю до тривалих електричних впливів і погодних умов, але і здатністю швидко сідати, облягаючи і герметизируя кабель. Фірма «Райхем» створила універсальну систему кінцевих муфт внутрішньої і зовнішньої установки для кабелів з паперовою або пластмасовою ізоляцією, для одно— або трьохжильних кабелів з круглим або секторним перетином жив і для більшості типів кабельної броні і екранів.
Нижче описані основні компоненти кінцевих муфт середньої напруги:
Герметизація
Надійна герметизація досягається за допомогою спеціальних клейових і мастичних герметиків, розроблених фірмою «Райхем». Вони розташовуються усередині погодо— і трекингостойких компонентів конструкції муфти. Одночасно з нагріванням термоусаджуваних трубок відбувається розплав і розтікання герметизуючих матеріалів. Для трьохжильних кабелів застосовується термоусаживаемая рукавичка, з нанесеним на її внутрішньої поверхні клеєм. Таким чином, від наконечника до зовнішнього покриву кабелю створюється погодо— і трекингостойкая поверхню, повністю загерметизированная зсередини.
Компактний і універсальне рішення проблеми вирівнювання напруженості електричного поля
Фірма «Райхем» розробила матеріал, заснований на технології напівпровідникових кераміки (2п0), з заданими нелінійними електричними характеристиками. За допомогою цього матеріалу була створена компактна і універсальна конструкція кінцевих муфт, яку можна легко підключити до клітинок малогабаритних розподільчих пристроїв. Цей матеріал наноситься на внутрішню поверхню термоусаживаемой трубки. Коли трубка вмощується, внутрішній шар під дією тепла розм'якшується і обжимається трубкою таким чином, що виключається можливість утворення пустот навіть на нерівній поверхні ізоляційного шару.
Трекингостойкие ізоляційні трубки
Чудові Трекингостойкие характеристики та довготривала ерозійна стійкість кінцевих муфт фірми «Райхем» були вичерпно продемонстровані в порівняльних випробуваннях, які проводилися як у відомих незалежних лабораторіях, так і на своєї власної великої науково-дослідної бази. Ці результати підтверджені тривалою експлуатацією мільйонів муфт, встановлених в тропічних, пустельних, арктичних та індустріально забруднених умовах. Досвід експлуатації кінцевих муфт фірми «Райхем» показав, що цей матеріал протистоїть поверхневим електричним розрядам навіть у найсуворіших кліматичних умовах і виявляє виняткову ерозійну стійкість і надійність.
Жовтий заповнення пустот
Заповнення пустот має напівпровідними властивостями і легко наноситься на потрібне місце у формі короткої клейкої стрічки. Він забезпечує виключення утворення повітряних бульбашок, які можуть бути причиною розрядів в області підвищеної щільності напруженості електричного поля на зрізі полупроводящего екрану, і не залежить від типу останнього.
Заземлення
Заземлюючий провідник або обплетення впроваджені в ущільнювальну мастику таким чином, щоб забезпечити захист від корозії. Для кабелів з стрічковим екраном або металевою оболонкою з бронею система непаянного заземлення поставляється або вже в наборі, або замовляється окремо.
Система з'єднувальних муфт «TYCO electronics Raychem» на напругу до 35 кВ (GUSJ, EPKJ, SMOE).
Конструкція
Тут наведена конструкція сполучної муфти для одножильного кабелю з пластмасовою ізоляцією. Для трижильного кабелю застосовані ті ж самі конструктивні принципи. У перехідних муфтах застосовуються спеціальні маслостойкие трубки для того, щоб трансформувати кабель з паперово-масляною ізоляцією (стікає і нестекающей) в кабель з пластмасовою ізоляцією з радіальним розподілом електричного поля всередині неї.
Монтаж
На оброблені кінці кабелю надягають трубки. Після приєднання жив з'єднувачі та області зрізу екрану обертаються компаундом — заповнювачем пустот, електрично вирівнює ці зони. Потім послідовно встановлюються і всідаються трубки, вирівнюючі напруженість електричного поля і еластомірні двошарові трубки. Металевий екран відновлюється мідною сіткою, зовнішній покрив — зовнішньої термоусаживаемой трубкою з клейовим шаром на внутрішній поверхні. Всі набори забезпечені інструкцією з ілюстраціями всіх операцій монтажу.
Розподіл напруженості електричного поля.
Трубка розподілу напруженості електричного поля має строго певну импедансную характеристику, яка і дозволяє згладити коливання напруженості електричного поля в області з'єднувачів і місцях зрізу екрану. Під час монтажу трубки вона вмощується і, стискаючись, розподіляє спеціальний заповнення пустот (жовтого кольору) навколо з'єднувача і кромки екрана. Обробка на конус ізоляції в районі з'єднувачів не потрібно. Ізоляція і екран.
Внутрішній гумоподібний полімер (червоного кольору) забезпечує необхідну товщину ізоляції. Зовнішній шар виконаний з провідного термоусаживаемого полімеру (чорного кольору). Цей шар відновлює екран. Установка такої двошарової трубки економить час і гарантує бездоганну з'єднання поверхонь ізоляції і екрану. Металева оплетка.
Мідна сітка обертається навколо області з'єднання, відновлюючи електричний екран відповідного перерізу, і здійснює під'єднання з зовнішнім екраном муфти. Зовнішня герметизація і захист.
Тепло, используемое для усадки внешней трубки, расплавляет клей, нанесенный на ее внутреннюю поверхность. Этот клей, равномерно растекаясь по поверхности внешней оболочки, создает барьер для проникновения влаги и предотвращает коррозию. Внешняя трубка обеспечивает муфте защиту от механических воздействий и химическую стойкость. Для кабелей с ленточной броней наборы муфт включают в себя каркасы из анодированной стали, или стальные сетки, которые быстро и легко устанавливаются. Эластомерная технология — ЕСIС
Трубка з подвійним шаром поставляється в розтягнутому вигляді. Зовнішній шар є термоусаживаемым матеріалом, він-то і утримує внутрішній еластомерний ізоляційний матеріал в розтягнутому стані. При нагріванні зовнішній шар вмощується, і разом з ним стискається внутрішній шар, щільно облягаючи місце з'єднання кабелю. Зазвичай еластомери зменшують свої пластичні властивості при зберіганні їх в холоді. При нагріванні цей ефект зникає, тому такі матеріали можна зберігати на складі необмежено довго і монтувати при низьких температурах. Резіноподобниє властивості внутрішнього ізоляційного матеріалу поєднані з жорсткістю зовнішнього термоусаживаемого матеріалу. Це дозволяє трубці в цілому витримувати температурні зміни розмірів ізоляції кабелю.
Основні | |
---|---|
Виробник | Raychem |
Стан | Новий |
Тип елемента кріплення кабелю | Муфта для кабелю |
- Ціна: від 660 ₴
