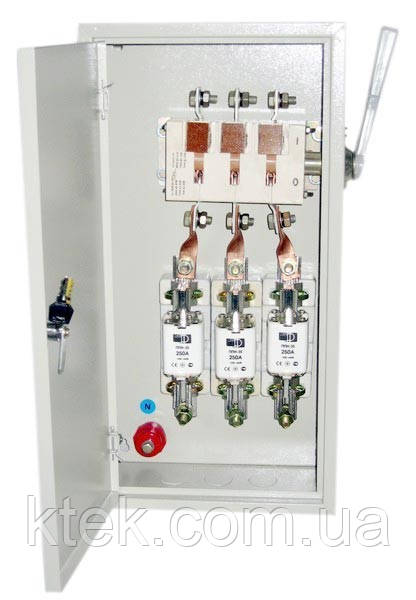

ЯРП-400 Ящик з рубильником і запобіжниками Київ

ЯРП-400 Ящик з рубильником і запобіжниками Київ

Ящики силові серії ЯРП-400 призначені для нечастих комутацій і захисту від струмів короткого замикання в колах трифазного змінного струму на напругу 380/220 В частотою 50 Гц.
У ящиках встановлюються перемикач ВР32-37 і плавкі вставки ПН2-400А – 3 шт.

Характеристики:
Ступінь захисту: IP31
Номінальний струм, А 400

Ящики силові розриву ЯР, ЯРП, ЯПР, ЯПРП

ПРИЗНАЧЕННЯ
Ящики силові з рубильником ЯР, ЯРП призначені для нечастих (не більше шести разів на годину) комутацій в ланцюгах напругою 380/220 В трифазного змінного струму частоти 50 Гц з глухозаземленою нейтраллю.
Ящики силові з перемикачами ЯПР, ЯПРП призначені для нечастих ручних перемикань ланцюгів напругою 380/220 В трифазного змінного струму частоти 50 Гц з глухозаземленою нейтраллю (основного і резервного вводу).
Ящики здійснюють також захист ліній, що відходять від струмів короткого замикання.
Ящики призначені для установки на вертикальній площині.
Номінальний режим роботи-тривалий.
Ящики виготовляються за ТУ У 24254314.007-97.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Номінальна напруга змінного струму - 380В, 50 Гц. Номінальний струм до 400А.
Ступінь захисту за ГОСТ 14254-96: при відкритих дверях - IP00; при закритих дверях - IP21 і IP54.
Група умов експлуатації в частині впливу механічних факторів зовнішній середовища М2 по ГОСТ 17516.1-90.
Кліматичне виконання і категорія розміщення за ГОСТ 15150-69 і ГОСТ 15543.1-89 У3.1 і УХЛ4.
Висота установки над рівнем моря до 2000м. Робоче положення - вертикальне. Допускається відхилення від робочого положення не більше 5°.
Вимоги безпеки відповідають ГОСТ 12.2.007.0-75 та ГОСТ 22789-94, а також вимогам "ПУЕ", "Правил технічної експлуатації електроустановок споживачів", затверджених Міненерго.
Вимоги пожежної безпеки відповідають ГОСТ 12.1.004-85.

КОНСТРУКЦІЯ
Ящики по виконанню конструкції виготовляються навісного виконання.
Ящики комплектуються: вступної апарат - рубильник серії ВР32 або РБ, рубильник-перемикач серії ВР32 або ПБ з бічним приводом, запобіжниками на відхідних лініях ПН2 або ППН.
