Розрядник вентильний РВС-33, РВС-35, РВС-110

Розрядники вентильні РВС 33 кВ призначені для захисту від атмосферних перенапруг ізоляції електрообладнання змінного струму

Розрядник вентильний РВС-33
Призначення розрядників РВС-35:

Розрядники вентильні РВС 35 кВ призначені для захисту від атмосферних перенапруг ізоляції електрообладнання змінного струму частотою 50 і 60 Гц. Розрядники РВС виготовляються для мереж з будь-якою системою заземлення нейтралі.
Умови експлуатації розрядників РВС-35:
— Розрядники призначені для експлуатації в районах з помірним і тропічним кліматом при температурі навколишнього повітря:
від -45 до +40° С — для виконання У1;
від -10 до +50° С — для виконання Т1;
– Висота установки над рівнем моря не більше 1000 м;
— Відносна вологість повітря:
при температуре +25° С до 100% — для исполнения У1;
при температуре +35° С до 100% — для исполнения Т1.
Конструкция и работа разрядников РВС-35:

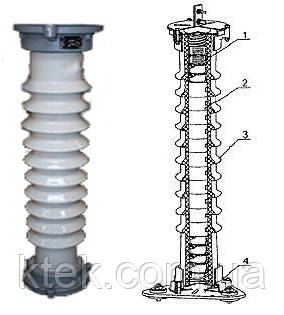

Разрядник РВС состоит из блока многократных искровых промежутков (1) и рабочих нелинейных резисторов (2), заключенных в герметично закрытой фарфоровой покрышке (3). Рабочий резистор разрядника изготовлен из спецмассы «Вилит» и обладает нелинейной вольтамперной характеристикой. Разрядник РВС устанавливается на изолированном от «земли» основании (4) для удобства присоединения регистратора срабатывания и для измерения токов проводимости.

Умовне позначення розрядників РВС-35:

У структурі умовного позначення розрядників РВС прийнято:
Р — розрядник;
В — вентильний;
C — станційний;
ХХ — номінальна напруга;
У; Т — кліматичне виконання;
1 — категорія розміщення;
