Розрядник вентильний РВО-6, РПО-10

Розрядник вентильний РВО-6

Розрядники вентильні РВО призначені для захисту від атмосферних перенапруг ізоляції електрообладнання змінного струму частотою 50 і 60 Гц. Виготовляються для мереж з будь-якою системою заземлення нейтралі.

Разрядники вентильные РВО-6 Н и РВО-10 Н соответствуют ТУ 16-521.022-76 и группе IV по ГОСТ 16357-83.
Условия эксплуатации вентильных разрядников РВО:
— Разрядники предназначены для эксплуатации в районах с умеренным и тропическим климатом при температуре окружающего воздуха:
от -50 до +55° С — для разрядников типов РВО-6Н и РВО-10Н;
от -45 до +40° С — для исполнения У1;
от -10 до +50° С — для исполнения Т1;
– Высота установки над уровнем моря не более 1000 м;
— Относительная влажность воздуха:
не более 98% — для разрядников типов РВО-6Н и РВО-10Н;
при температурі +25° С до 100% — для виконання У1;
при температурі +35° С до 100% — для виконання Т1.
Конструкція і робота вентильних розрядників РВО:

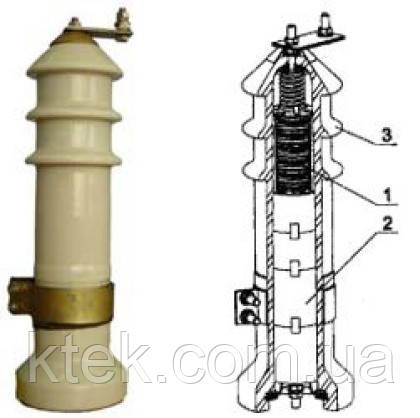

Вентильний розрядник РВО складається з іскрових проміжків (1) і нелінійних резисторів (2), укладених у герметично закриту порцелянову покришку (3), яка захищає внутрішні елементи розрядника від впливу зовнішнього середовища і забезпечує стабільність характеристик. Робочий резистор розрядника виготовлений з спецмассы «Вилит» і має нелінійну вольт-амперної характеристикою.

Умовне позначення вентильних розрядників РВО:

У структурі умовного позначення розрядників РВС прийнято:
Р — розрядник;
В — вентильний;
Про — полегшений;
ХХ — номінальна напруга;
У; Т — кліматичне виконання;
1 — категорія розміщення;
