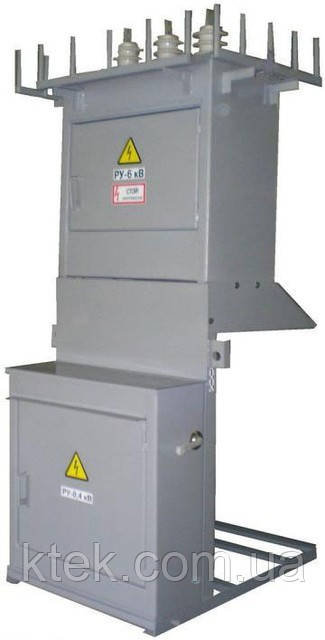

КТП-63 Підстанція щоглова КТП-63 кВА 10 і 6 кВ

Підстанція трансформаторна щоглова КТП-63 кВА 10 і 6 кВ

Підстанція щоглова КТП-63 кВА 10 і 6 кВ

Комплектная трансформаторная подстанция тупикового типа наружной установки мощностью 25, 40, 63, 100, 160, 250 кВА, напряженим 10 (6) 0,4кВ, с воздушным вводом на стороне высшего напряжения, с кабельным или воздушным выводом на стороне низшего напряжения, предназначена для приема электроэнергии (переменного трехфазового тока промышленной частотой 50Гц) напряжением 10 (6) кВ, преобразования в напряжение 0,4кВ.
Нормальными условиями работы КТП являются:
высота над уровнем моря – не более 1000м;
нижнее значение рабочей температуры воздуха – минус 45°С;
верхнє значення робочої температури повітря –плюс 40°С.

Навколишнє середовище – невибухонебезпечна, що не містить струмопровідного пилу, агресивного пилу і пари в концентраціях, що руйнують метали і изояцию.
Трансформаторна підстанція КТП має следущєє складові частини:

Пристрій з боку високої напруги УВН, силовий трансформатор (масляний) відповідає ГОСТ 11677, ГОСТ 14209, ГОСТ 16555, ДСТУ 2105, а так само ТУ на конкретні типи трансформаторів, розподільний пристрій з боку низької напруги РУНН (автоматичекие вимикачі вітчизняного або зарубіжного виробництва, за бажанням замовника).

Блоки УВН, РУНН і трансформатор розташовані на загальній станині, що має монтажне підстава для установки подстации. Конструктивно блоки УВН і РУНН представляють собою шафи з розміщеною в них апаратурою.

Підстанція виготовляється з повітряним введенням і підключається до мережі через роз'єднувач РЛНД (з) -10/400У1, який поставляється згідно заявці і встановлюється на найближчій опорі ЛЕП.
