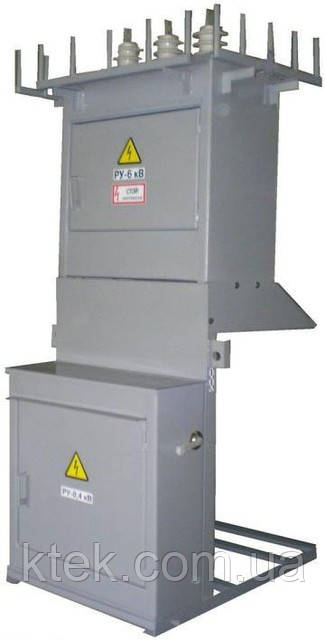

Підстанція щоглова КТП-25 кВА 10/0,4 або 6/0,4

Підстанція трансформаторна щоглова КТП-25 кВА 10/0,4 або 6/0,4

Підстанція щоглова КТП-25 кВА 10/0,4 або 6/0,4

Комплектна трансформаторна підстанція тупикового типу зовнішньої установки потужністю 25, 40, 63, 100, 160, 250 кВА, напряженим 10 (6) 0,4 кВ, з повітряним введенням на стороні вищої напруги, з кабельним або повітряним виведенням на стороні нижчої напруги, призначена для прийому електроенергії (змінного трехфазовие струму промислової частотою 50Гц) напругою 10 (6) кВ, перетворення в напругу 0,4 кВ.
Нормальними умовами роботи КТП є:
висота над рівнем моря – не більше 1000м;
нижнє значення робочої температури повітря – мінус 45°З;
верхнє значення робочої температури повітря –плюс 40°С.

Навколишнє середовище – невибухонебезпечна, що не містить струмопровідного пилу, агресивного пилу і пари в концентраціях, що руйнують метали і изояцию.
Трансформаторна підстанція КТП має следущєє складові частини:

Устройство со стороны високого напряжения УВН, силовой трансформатор (масляный) отвечает ГОСТ 11677, ГОСТ 14209, ГОСТ 16555, ДСТУ 2105, а так же ТУ на конкретные типы трансформаторов, распределительное устройство со стороны низкого напряжения РУНН (автоматичекие выключатели отечественного или зарубежного производства, по желанию заказника).

Блоки УВН, РУНН и трансформатор расположены на общей станине, имеющей монтажное основание для установки подстации. Конструктивно блоки УВН и РУНН представляют собой шкафы с размещенной в них аппаратурой.

Підстанція виготовляється з повітряним введенням і підключається до мережі через роз'єднувач РЛНД (з) -10/400У1, який поставляється згідно заявці і встановлюється на найближчій опорі ЛЕП.
