2КТПГС-630 Підстанція трансформаторна 2КТПГС-630 кВА 6 і 10 кВ

Підстанція трансформаторна 2КТПГС-630 кВА 6 і 10 кВ

Підстанція трансформаторна 2КТПГС-630 кВА 6 і 10 кВ

Комплектна трансформаторна підстанція прохідного або тупикового типу зовнішньої установки потужністю 250, 400, 630, 1000 кВА, з кабельним або повітряним введенням на стороні вищої напруги (далі –ВН), з кабельним або повітряним виведенням на стороні нижчої напруги (далі — ПН), призначена для прийому електроенергії (змінного трифазного струму промислової частоти 50Гц напругою 10 (6) кВ, перетворення в напругу 0,4 кВ та його розподілу.

КТПГС застосовується для розподілу електричної енергії в схемах електропостачання міських електричних ланцюгів.

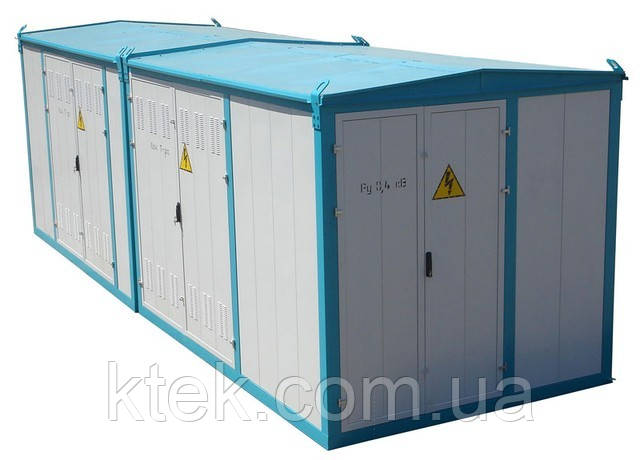

2КТПГС-комплектна трансформаторна підстанція з двома силовими трансформаторами. Може бути виконана в єдиному корпусі або в двох корпусах сполученими шинними мостами.
Нормативними умовами роботи КТПГС, 2КТПГС є:
висота над рівнем моря – не більше 1000м;
нижнє значення робочої температури повітря – мінус 45°З;
верхнє значення робочої температури повітря –плюс 40°С.

Навколишнє середовище – невибухонебезпечна, що не містить струмопровідного пилу, агресивного пилу і пари в концентраціях, що руйнують метали і изояцию.
Трансформаторна підстанція КТПГС має такі складові частини:

металевий каркас (кіоск) складається з трьох відсіків: ВН, НН і відсік силового трансформатора;

каркас КТПГС є що несуть і витримує жорсткі механічні дії до групи виконання М1 по ГОСТ 17516.1;

пристрій з боку високої напруги УВН;

на введенні ВН передбачена можливість для установки розрядників 6-10 кВ типа РВО або ОПН (комплектуються за замовленням);

силовий трансформатор (масляний, сухий) відповідає ГОСТ 11677-85, а також ТУ на конкретні типи трансформаторів;

розподільний пристрій з боку низької напруги РУНН (автоматичні вимикачі вітчизняного або зарубіжного виробництва, за бажанням замовника).

Конструкція КТПГС дозволяє транспортувати її разом з трансформатором і передбачає вільну заміну одного трансформатора на іншій (несучі швелери виконані на рівні порогу дверей, передбачена можливість выкалить трансформатор на колесах).

На вимогу замовника КТПГС може поставлятся з шафою вуличного освітлення.

КТПГС є виробом з високою заводською готовністю і замінюють підстанції, що збираються на місці експлуатації з окремо поставляються камер КСО, панелі ЩО і т. д.
