2КТПГС-250 кВА підстанція для міських мереж
Комплектна трансформаторна підстанція прохідного або тупикового типу зовнішньої установки потужністю 250, 400, 630, 1000 кВА, з кабельним або повітряним введенням на стороні вищої напруги (далі –ВН), з кабельним або повітряним виведенням на стороні нижчої напруги (далі — ПН), призначена для прийому електроенергії (змінного трифазного струму промислової частоти 50Гц напругою 10 (6) кВ, перетворення в напругу 0,4 кВ та його розподілу.
КТПГС застосовується для розподілу електричної енергії в схемах електропостачання міських електричних ланцюгів.

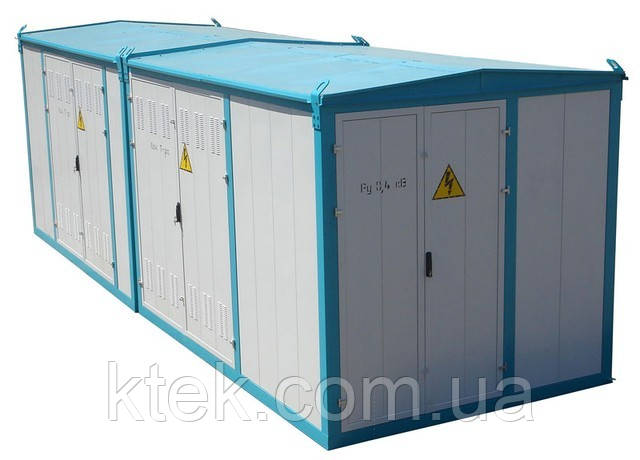

2КТПГС-комплектна трансформаторна підстанція з двома силовими трансформаторами. Може бути виконана в єдиному корпусі або в двох корпусах сполученими шинними мостами.
Нормативними умовами роботи КТПГС, 2КТПГС є:
висота над рівнем моря – не більше 1000м;
нижнє значення робочої температури повітря – мінус 45°З;
верхнє значення робочої температури повітря –плюс 40°С.
Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивной пыли и паров в концентрациях, разрушающих металлы и изояцию.
Трансформаторная подстанция КТПГС имеет следующие составные части:
металлический каркас (киоск) состоящий из трех отсеков: ВН, НН и отсек силового трансформатора;
каркас КТПГС является несущими и выдерживает жесткие механические воздействия к группе исполнения М1 по ГОСТ 17516.1;
устройство со стороны высокого напряжения УВН;
на вводе ВН предусмотрена возможность для установки разрядников 6-10 кВ типа РВО или ОПН (комплектуются по заказу);
силовой трансформатор (масляный, сухой) соответствует ГОСТ 11677-85, а также ТУ на конкретные типы трансформаторов;
распределительное устройство со стороны низкого напряжения РУНН (автоматические выключатели отечественного или зарубежного производства, по желанию заказчика).
Конструкция КТПГС позволяет транспортировать ее вместе с трансформатором и предусматривает свободную замену одного трансформатора на другой (несущие швеллеры выполнены на уровне порога двери, предусмотрена возможность выкалить трансформатор на колесах).
На вимогу замовника КТПГС може поставлятся з шафою вуличного освітлення.
КТПГС є виробом з високою заводською готовністю і замінюють підстанції, що збираються на місці експлуатації з окремо поставляються камер КСО, панелі ЩО і т. д.
Основні | |
---|---|
Виробник | Трансенерго-ком |
Країна виробник | Україна |
