Трансформаторна підстанція КТПГС-630 кВА 10 і 6 кВ для міських мереж
Ціну уточнюйте
- Під замовлення
- +380 (97) 092-00-75Kyivstar

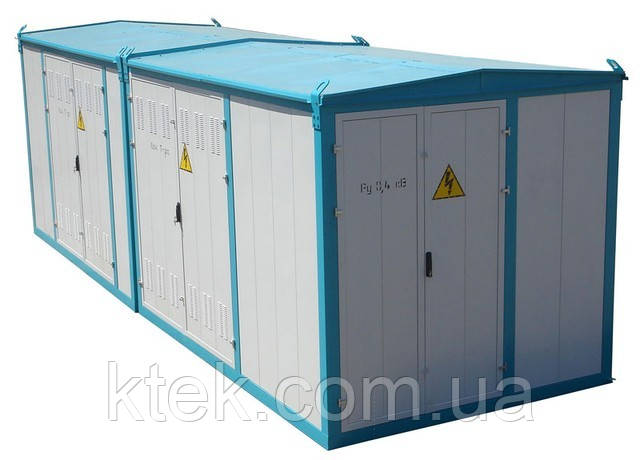

Трансформаторна підстанція КТПГС-630 кВА 10 і 6 кВ
Комплектна трансформаторна підстанція прохідного або тупикового типу зовнішньої установки потужністю 250, 400, 630, 1000 кВА, з кабельним або повітряним введенням на стороні вищої напруги (далі –ВН), з кабельним або повітряним виведенням на стороні нижчої напруги (далі — ПН), призначена для прийому електроенергії (змінного трифазного струму промислової частоти 50Гц напругою 10 (6) кВ, перетворення в напругу 0,4 кВ та його розподілу.
КТПГС застосовується для розподілу електричної енергії в схемах електропостачання міських електричних ланцюгів.
2КТПГС-комплектна трансформаторна підстанція з двома силовими трансформаторами. Може бути виконана в єдиному корпусі або в двох корпусах сполученими шинними мостами.
Нормативними умовами роботи КТПГС, 2КТПГС є:
висота над рівнем моря – не більше 1000м;
нижнє значення робочої температури повітря – мінус 45°З;
верхнє значення робочої температури повітря –плюс 40°С.
Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивной пыли и паров в концентрациях, разрушающих металлы и изояцию.
Трансформаторная подстанция КТПГС имеет следующие составные части:
металлический каркас (киоск) состоящий из трех отсеков: ВН, НН и отсек силового трансформатора;
каркас КТПГС является несущими и выдерживает жесткие механические воздействия к группе исполнения М1 по ГОСТ 17516.1;
устройство со стороны высокого напряжения УВН;
на вводе ВН предусмотрена возможность для установки разрядников 6-10 кВ типа РВО или ОПН (комплектуются по заказу);
силовой трансформатор (масляный, сухой) соответствует ГОСТ 11677-85, а также ТУ на конкретные типы трансформаторов;
распределительное устройство со стороны низкого напряжения РУНН (автоматические выключатели отечественного или зарубежного производства, по желанию заказчика).
Конструкция КТПГС позволяет транспортировать ее вместе с трансформатором и предусматривает свободную замену одного трансформатора на другой (несущие швеллеры выполнены на уровне порога двери, предусмотрена возможность выкалить трансформатор на колесах).
По требованию заказчика КТПГС может поставлятся со шкафом уличного освещения.
КТПГС является изделием с высокой заводской готовностью и заменяют подстанции, собираемые на месте эксплуатации из отдельно поставляемых камер КСО, панелей ЩО и т. д.
Основні | |
---|---|
Виробник | Трансенерго-ком |
Країна виробник | Україна |
