КТП-2-400 Прохідна підстанція КТП-2-400 кВА 10 і 6 кВ

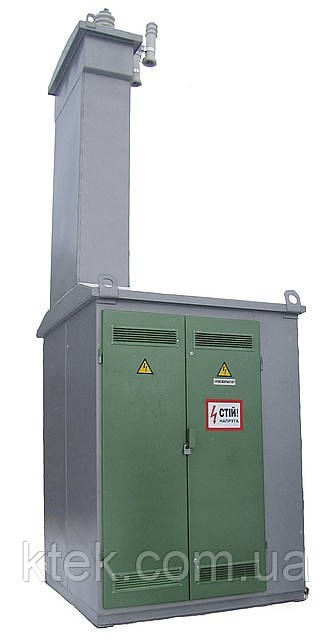

Прохідна підстанція КТП-2-400 кВА 10 і 6 кВ трансформаторна киоскового типу

Прохідна підстанція КТП-2-400 кВА 10 і 6 кВ

Підстанції трансформаторні комплектні прохідні – КТП-2 потужністю 100, 160, 250, 400, 630,1000 кВА, напругою ВН 6 або 10 кВ напругою НН 0,4 кВ призначені для прийому, перетворення і розподілу електричної енергії трифазного змінного струму частотою 50 Гц в системах глухозаземленою нейтраллю трансформатора на стороні нижчої напруги.

КТП-2 призначені для електропостачання сільськогосподарських споживачів, окремих населених пунктів і невеликих промислових об'єктів в районах з помірним кліматом (від -45 С до +40ºС). КТП встановлюється на найпростішу бетонну площадку.

КТП-2 застосовується для електропостачання промислових, сільськогосподарських, комунальних об'єктів в схемах розподільних мереж.
Нормативними умовами роботи КТП - 2 є:
висота над рівнем моря – не більше 1000м;
нижнє значення робочої температури повітря – мінус 45°З;
верхнє значення робочої температури повітря –плюс 40°С.

Навколишнє середовище – невибухонебезпечна, що не містить струмопровідного пилу, агресивного пилу і пари в концентраціях, що руйнують метали і изояцию.
Трансформаторна підстанція КТП-2 має наступні складові частини:

металевий каркас (кіоск);

Каркас КТП-2 є що несуть і витримує жорсткі механічні дії до групи виконання М1 по ГОСТ 17516.1;

пристрій з боку високої напруги УВН;

на введенні ВН передбачена можливість для установки розрядників 6-10 кВ типа РВО або ОПН (комплектуються за замовленням);

силовий трансформатор (масляний, сухий) відповідає ГОСТ 11677, ГОСТ 14209, ГОСТ 16555, ДСТУ 2105, а так само ТУ на конкретні типи трансформаторів;

розподільний пристрій з боку низької напруги РУНН (автоматичні вимикачі вітчизняного або зарубіжного виробництва, за бажанням замовника).
Трансформаторні підстанції кіоскові прохідного типу КТП-2 існують:
КТП-2-100кВА-10 (6) -0,4 кабель-кабель, повітря-кабель;
КТП-2-160кВА-10 (6) -0,4 кабель-кабель, повітря-кабель;
КТП-2-250кВА-10 (6) -0.4 кабель-кабель, повітря-кабель;
КТП-2-400кВА-10 (6) -0.4 кабель-кабель, повітря-кабель;
КТП-2-630кВА-10 (6) -0,4 кабель-кабель, повітря-кабель;
КТП-2-1000кВА-10 (6) -0,4 кабель-кабель, повітря-кабель.

Конструкція КТП-2 дозволяє транспортувати її разом з трансформатором і передбачає вільну заміну одного трансформатора на іншій (несучі швелери виконані на рівні порогу дверей, передбачена можливість викотити трансформатор на колесах).

Підстанція з повітряним введенням підключається до мережі через роз'єднувач, який поставляється згідно заявці і встановлюється на найближчій опорі ЛЕП.

КТП-2 поставляється закінченим комплексом.

КТП -2 – 100,160,250,400,630,1000 (6,10/0,4) У1 КТП прохідна з кабельним вводом
