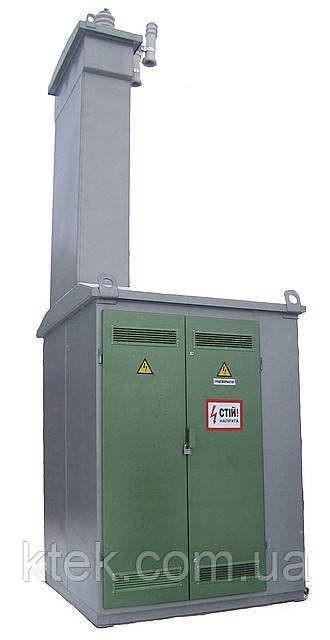

КТП-2-160 кВА прохідна 10 і 6 кВ

КТП-2-160 кВА прохідна 10 і 6 кВ підстанція трансформаторна киоскового типу

КТП-2-160 кВА прохідна 10 і 6 кВ

Підстанції трансформаторні комплектні прохідні – КТП-2 потужністю 100, 160, 250, 400, 630,1000 кВА, напругою ВН 6 або 10 кВ напругою НН 0,4 кВ призначені для прийому, перетворення і розподілу електричної енергії трифазного змінного струму частотою 50 Гц в системах глухозаземленою нейтраллю трансформатора на стороні нижчої напруги.

КТП-2 предназначены для электроснабжения сельскохозяйственных потребителей, отдельных населенных пунктов и небольших промышленных объектов в районах с умеренным климатом (от -45ºС до +40ºС). КТП устанавливается на простейшую бетонную площадку.

КТП-2 применяется для электроснабжения промышленных, сельскохозяйственных, коммунальных объектов в схемах распределительных сетей.
Нормативными условиями работы КТП- 2 являются:
высота над уровнем моря – не более 1000м;
нижнее значение рабочей температуры воздуха – минус 45°С;
верхнее значение рабочей температуры воздуха –плюс 40°С.

Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивной пыли и паров в концентрациях, разрушающих металлы и изояцию.
Трансформаторная подстанция КТП-2 имеет следующие составные части:

металлический каркас (киоск);

Каркас КТП-2 является несущими и выдерживает жесткие механические воздействия к группе исполнения М1 по ГОСТ 17516.1;

устройство со стороны высокого напряжения УВН;

на вводе ВН предусмотрена возможность для установки разрядников 6-10 кВ типа РВО или ОПН (комплектуются по заказу);

силовий трансформатор (масляний, сухий) відповідає ГОСТ 11677, ГОСТ 14209, ГОСТ 16555, ДСТУ 2105, а так само ТУ на конкретні типи трансформаторів;

розподільний пристрій з боку низької напруги РУНН (автоматичні вимикачі вітчизняного або зарубіжного виробництва, за бажанням замовника).
Трансформаторні підстанції кіоскові прохідного типу КТП-2 існують:
КТП-2-100кВА-10 (6) -0,4 кабель-кабель, повітря-кабель;
КТП-2-160кВА-10 (6) -0,4 кабель-кабель, повітря-кабель;
КТП-2-250кВА-10 (6) -0.4 кабель-кабель, повітря-кабель;
КТП-2-400кВА-10 (6) -0.4 кабель-кабель, повітря-кабель;
КТП-2-630кВА-10 (6) -0,4 кабель-кабель, повітря-кабель;
КТП-2-1000кВА-10 (6) -0,4 кабель-кабель, повітря-кабель.

Конструкція КТП-2 дозволяє транспортувати її разом з трансформатором і передбачає вільну заміну одного трансформатора на іншій (несучі швелери виконані на рівні порогу дверей, передбачена можливість викотити трансформатор на колесах).

Підстанція з повітряним введенням підключається до мережі через роз'єднувач, який поставляється згідно заявці і встановлюється на найближчій опорі ЛЕП.

КТП-2 поставляється закінченим комплексом.

КТП -2 – 100,160,250,400,630,1000 (6,10/0,4) У1 КТП прохідна з кабельним вводом
