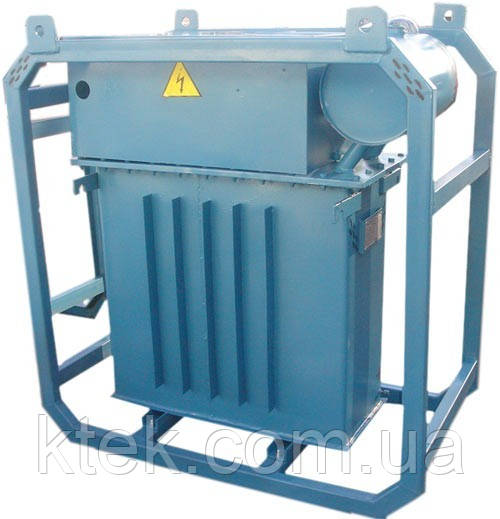

Трансформатор для прогріву бетону ТМОБ-80

Для прогріву бетону КТПОБ-80 з трансформатором ТМОБ-80
Трансформатори типу ТМОБ — 63/0,38-68, ТМОБ – 80/0,38 – 68, ТМОБ – 100/0,38 – 68 з природним масляним охолодженням призначені для електропрогрівання бетону та грунту, при середньодобовій температурі повітря нижче +5 С. Трансформатори для прогріву бетону придатні для зовнішньої установки і для роботи в наступних умовах: — висота над рівнем моря до 1000 м; — температура навколишнього повітря від мінус 45°С до плюс 15°С для трансформаторів, призначених для роботи в умовах помірного клімату (виконання «У» по ГОСТ 15150-69), від мінус 60°С до плюс 40°С для трансформаторів виконання «Хл» (виконання для холодного клімату); — відносна вологість повітря не більше 80% при 25°С для трансформаторів виконання «У» і «Хл».
Технічні дані

Трансформатори для прогріву бетону типу ТМОБ — 63/0,38-68 і ТМОБ – 80/0,38 – 68, ТМОБ – 100/0,38 – 68 складаються з наступних основних вузлів: — бак з радіаторами (охолоджувачами); — активна частина; — вводи; — маслорасширитель; — термосифонний фільтр; — захисні пристрої; — контрольні прилади. Бак трансформатора зварний. Баки трансформаторів потужністю 63 — 80 кВт мають прямокутну або овальну форму. У нижній частині стінки бака є кран (пробка) для спуску масла, пробка для узяття проби, болт заземлення. Трансформатори для прогріву бетону типу ТМОБ мають приварену до дна жорстку раму (швелери) з отворами для кріплення трансформатора до фундаменту. Підйом бака і трансформатора в зборі здійснюється за крюки, розташовані під верхньою рамою бака, позначені написом на кришці «Гак для підйому».
Креслення

Трансформаторы для прогрева бетона выпускаются с номинальным напряже¬нием первичной обмотки 380 В. Номинальные напряжения вторичных обмоток трансформа¬тора (обмоток низшего напряжения), схемы и группы соединения обмоток в соответствии с таблицей. Регулирование напряжения осуществляется переключе¬нием без возбуждения (ПБВ). Для регулирования напряжения трансформаторы для прогрева бетона снабжаются переключателями, позволяющими регулировать напряжение ступенями (см. табл. ) номи¬нального значен
