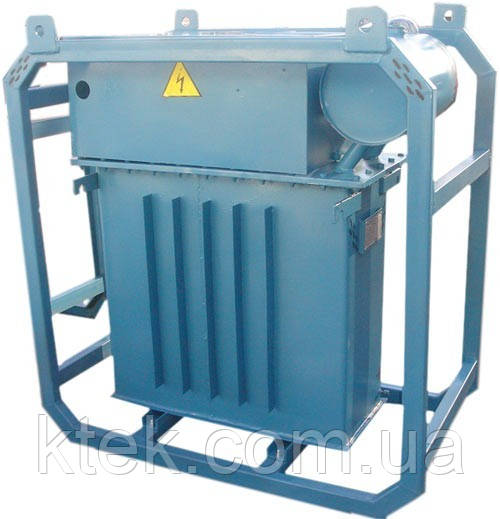

Трансформатор ТМОБ-63 (63кВт) для прогріву бетону й грунту, відповідають вимогам ГОСТ 11677-85 з природним масляним охолодженням і КТП.

Характеристики

Технічні характеристики КТПОБ-63:
Номінальна потужність трансформатора: 63 кВт
Номінальна напруга на стороні ВН: 380 В
Ступені напруги на холостому ходу на стороні НН:49-70 та 85-121 В
Струм на стороні СН при напрузі 49-70В: 520 А
Довжина: 1 220 мм Ширина: 465 мм Висота: 1 280 мм
Маса: 540 кг
Максимальний обсяг прогреваемого бетону:
– для КТП ПРО 63 — 20-25 м3

Трансформатори для прогріву бетону придатні для зовнішньої установки і для роботи в наступних умовах:

висота над рівнем моря до 1000 м;

температура навколишнього повітря від мінус 45°С до плюс 15°С для трансформаторів, призначених для роботи в умовах помірного клімату (виконання «У» по ГОСТ 15150-69), від мінус 60°С до плюс 40°С для трансформаторів виконання «Хл» (виконання для холодного клімату);

відносна вологість повітря не більше 80% при 25°С для трансформаторів виконання «У» і «Хл».

Трансформатори для прогріву бетону не призначені для роботи в наступних умовах:
у вибухонебезпечному і агресивному середовищі (що містить гази, випаровування, пил підвищеної концентрації і ін);
при вібрації і трясінні;
при частих включеннях з боку живлення.

Трансформатори для прогріву бетону випускаються з номінальною напругою первинної обмотки 380 Ст.

Номінальні напруги вторинних обмоток трансформатора (обмоток нижчої напруги, схеми і групи з'єднання обмоток у відповідності з таблицею.

Регулювання напруги здійснюється перемиканням без збудження (ПБЗ). Для регулювання напруги трансформатори для прогріву бетону забезпечуються перемикачами, що дозволяють регулювати напругу ступенями (див. табл.) номінального значення при відключеному від мережі трансформаторі з боку первинної і вторинної обмотки.

Перемикач приєднаний до обмотки вищої напруги.

Габаритні розміри і маса наведені в таблиці.

Трансформаторна станція для прогріву бетону ТМОБ - 63/0,38-68 і ТМОБ – 80/0,38 – 68




Трансформатори для прогріву бетону типу ТМОБ - 63/0,38-68 і ТМОБ – 80/0,38 – 68 складаються з наступних основних вузлів:
бак з радіаторами (охолоджувачами);
активна частина;
вводи;
маслорасширитель;
термосифонний фільтр;
захисні пристрої;
контрольні прилади.

Бак трансформатора зварний. Баки трансформаторів потужністю 63 — 80 кВт мають прямокутну або овальну форму. У нижній частині стінки бака є кран (пробка) для спуску масла, пробка для узяття проби, болт заземлення. Трансформатори для прогріву бетону типу ТМОБ мають приварену до дна жорстку раму (швелери) з отворами для кріплення трансформатора до фундаменту.

Підйом бака і трансформатора в зборі здійснюється за крюки, розташовані під верхньою рамою бака, позначені написом на кришці «Гак для підйому».




Активна частина складається з остова, обмоток, перемикача.

Остов трансформатора складається з магнітопровода стрижневого типу, зібраного з листової холоднокатаної електротехнічної сталі, верхнє і нижнє ярмо, якого стягнуті ярмовыми балками.

Магнітопровід трехстержневой.

Обмотки багатошарові циліндричні, виготовлені з прямокутного алюмінієвого дроту, який відповідає ТУУ 31.3 00214534-025-2004.

Розташування обмоток концентричне. Регулювання напруги здійснюється за допомогою трифазного перемикача, який представляє собою пристрій з рухомих і нерухомих контактів та ізоляційних деталей, які служать для перемикання відгалужень обмоток.

Кінці регулювальних котушок обмоток ВН підключені до нерухомих контактів високовольтного перемикача.

Фіксація положення перемикача здійснюється фиксирующимся болтом в невеликі отвори на планці покажчика, розташованого на кришці трансформатора.

Введення ВН і НН зовнішньої установки, знімні, ізолятори прохідні фарфорові відповідають вимогам ТУ16-757.032-16 6 і ГОСТу 1232-93, розташовуються на кришці маслобака.




Трансформатори для прогріву бетону типу ТМОБ забезпечені маслорасширителем. Ємність розширювача забезпечує наявність масла при всіх режимах роботи трансформатора і при коливаннях температури навколишнього повітря.

Для захисту масла від впливу зовнішньої атмосфери трансформатори типу ТМОБ забезпечені воздухоосушителем. Воздухоосушитель розміщений з зовнішнього торця розширювального бака і являє собою еластичну трубку з полівінілхлориду заповнену сорбентом, що приєднана одним кінцем до верхнього патрубка маслоуказателя.

Длина трубки определена по необходимому количеству влагопоглотителя, гарантирующему безаварийную работу трансформатора. Кроме этого изгиб осушительной трубки необходим для размещения в нижней части изгиба масляного затвора в виде небольшого (25-40 мм) количества трансформаторного масла.

Во время эксплуатации данное устройство не требует специального ухода. Необходимо не реже одного раза в 3 года эксплуатации заменить сорбент, что легко сделать, ослабив хомут на верхнем патрубке.

Бак трансформатора должен быть обязательно заземлен. Для присоединения заземляющей шины в нижней части бака имеется бобышка с болтом.

Перед присоединением шины контактную поверхность бобышки необходимо зачистить.

Для обеспечения герметичности трансформатора применяется уплотнение из маслостойкой резины.
