Кронштейн РА1, РА2, РА4, РА5 для ЛЕП

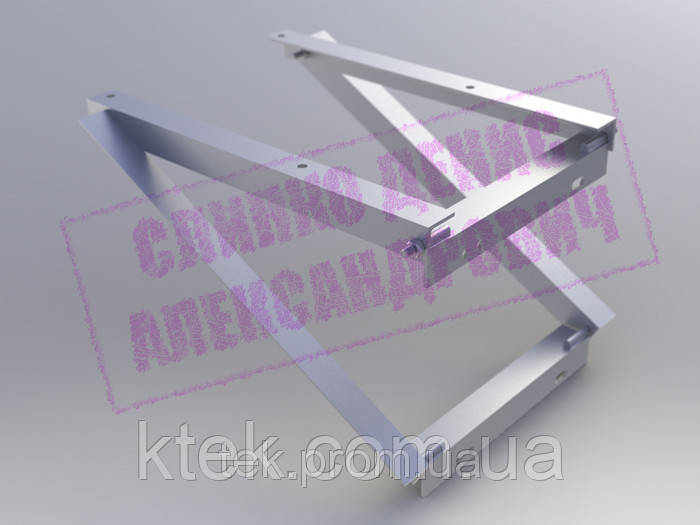

Кронштейн РА1

Кронштейн РА1 (3.407.1-143.8.64) застосовується на лініях електропередач 6, 10 кВ з неізольованими проводами для встановлення лінійних роз'єднувачів. Кронштейн РА1 виготовляється згідно робочого креслення.

Для кріплення кронштейна РА1 до залізобетонної стійці застосовуються хомути Х7.

В даному розділі представлені різні типи кронштейнів для ліній електропередач. Кронштейни для ЛЕП, як правило, призначені для приєднання різного додаткового обладнання (роз'єднувачі, приводу, розрядники, муфти) до стійок і до траверсах ліній електропередач 0,4-10 кВ.
Кронштейни У, Р, К, КС, Н, КМ, П

Кронштейн призначається РА-1 для установки роз'єднувача (тип РЛНД), виконуваної при створенні роз'єднувальних пунктів повітряної ЛЕП 10кВ. На стійці СВ105-110 кріплення кронштейна виконується двома хомутами марки Х-7. При кріпленні на стійках залізобетонних СНО-7-13 застосовуються хомути серії Х-37. Постачання хомутів здійснюється окремо.

При установці роз'єднувач РЛНД, яка проводиться на стійці повітряної ЛЕП (номінальна напруга 10кВ), використовується кронштейн РА-2. Кріплення даних кронштейнів до стійок СВ105-110 виконується за допомогою хомутів серії Х-8, до стійок залізобетонним СНО-7-13 – за допомогою хомутів серії Х-40. Постачання хомутів здійснюється окремо.

Застосовують кронштейн РА-4 при необхідності приєднання проводів, які є неізольованими, до лінійним разъединителям (тип РДЗ-10/400(630)У1, тип РЛНД-10/400(630)У1).

При використанні кронштейнів даних типів є можливість додатково, через ізолятор штировий ШФ-10Г, ШФ-20Г, закріплювати провід прямо перед виконанням його з'єднання з роз'єднувачем лінійним РЛНД(3) або ж РД(З).

Передбачено наявність на кронштейні спеціального штиря для ізолятора (тип ШФ-10Г або ж ШФ-20Г). Для кріплення кронштейна на стійці СВ105-110 потрібно хомут серії Х-7, кріплення на стійках залізобетонних СНО-7-13 виконується із застосуванням хомута Х-37. Потрібні для кріплення хомути поставляються замовникам окремо.

Використання кронштейна РА-5 необхідно при виконанні приєднання проводів (неізольованих) до разъединителям лінійним (тип РДЗ-10/400(630)У1,тип РЛНД-10/400(630)У1).

Кронштейн РА-5 дає можливість закріплення дроту безпосередньо перед здійсненням з'єднання його з роз'єднувачем лінійним РЛНД(з) або ж РД(З)- через ізолятор штировий (тип ШФ-10Г,тип ШФ-20Г).

Мається на кронштейні даного типу штир для ізолятора типу ШФ-20Г. Збирається кронштейн РА-5 одночасно з РА-1, з урахуванням того, що кріплення РА-5 до РА-1 виконується болтами, які входять в комплект кронштейна РА-1.
