Кронштейн Р1, Р2, Р3, Р4, Р5 для ЛЕП

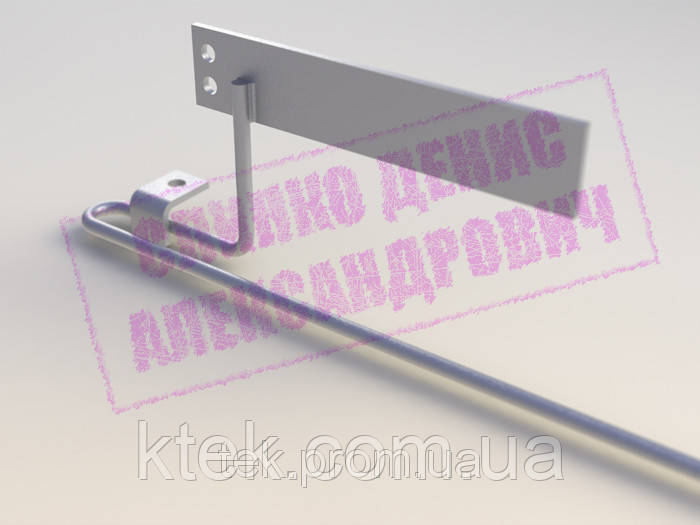

Кронштейн Р1

Для кріплення вентильних розрядників РВО-6У1, РВО-10У1 до опор ліній електропередач з неізольованими проводами застосовуються кронштейни Р1, Р2, Р4, Р5 і Р6.

Кронштейни Р1 (3.407.1-143.8.59), Р2, Р4 приварюються до металоконструкцій, Р5, Р6 – приєднуються безпосередньо до опори за допомогою хомутів Х7.

Кронштейни використовуються для високовольтних ліній 6, 10 кВ. Для низьковольтних ліній використовується кронштейн Р5.

В даному розділі представлені різні типи кронштейнів для ліній електропередач. Кронштейни для ЛЕП, як правило, призначені для приєднання різного додаткового обладнання (роз'єднувачі, приводу, розрядники, муфти) до стійок і до траверсах ліній електропередач 0,4-10 кВ.
Кронштейни У, Р, К, КС, Н, КМ, П

Застосовується кронштейн Р-1 для кріплення вентильних розрядників РВО-6У1, РВО-10У1, виконуваного до опор ЛЕП з проводами, які є неізольованими.

Кронштейн Р-1 приварюється до металоконструкцій. Виготовлення кронштейнів даного виду здійснюється згідно з Типовим проектом 3.407.1-143, має назву: «Опори залізобетонні ПЛ 10кВ».

Область застосування кронштейнів: виконання відповідних робіт на високовольтних лініях 6кв, 10кВ.

При необхідності здійснення кріплення вентильних розрядників (РПО-10У1, РВО-6У1), яке виконується до опор ЛЕП з неізольованими проводами, використовується кронштейн Р-2, кріплення якого до металоконструкцій здійснюється за допомогою зварювання.

Документом, згідно якого виготовляються кронштейни Р2, є Типовий проект 3.407.1-143 «Опори залізобетонні ПЛ 10кВ».

Кронштейни цього типу застосовуються для високовольтних ліній 6кВ, 10кВ.

Призначений кронштейн Р3 для проведення установки розрядників типу РВН-0,5 У1 (стара конструкція) на лінії 0,4 кВ. Виготовлення даних кронштейнів здійснюється по робочому кресленню 3.407.1-136.23.02 типового проекту (базового) 3.407.1-136 «Опори залізобетонні ВЛ 0,38 кВ».

Кріплення вентильних розрядників РВО-6У1 або ж РВО-10У1, яке здійснюється до опор ЛЕП, виконаних неізольованими проводами, вимагає застосування кронштейнів Р-4, виробництво яких регламентується типовим проектом 3.407.1-143. Кронштейн Р-4 приварюється до металоконструкцій. Використовуються кронштейни даного типу на високовольтних лініях 6кВ, 10кВ.

Для кріплення вентильних розрядників РВО-6У1 або ж РВО-10У1, виконуваного до опор ЛЕП (неізольовані проводи), необхідний кронштейн Р-5 для низьковольтних ліній.

Приєднання кронштейна Р-5 до опори виконується за допомогою спеціальних кріпильних хомутів марки Х7. Виготовлення кронштейнів Р5 проводиться за Типовим проектом 3.407.1-143 «Опори залізобетонні ПЛ 10кВ».
