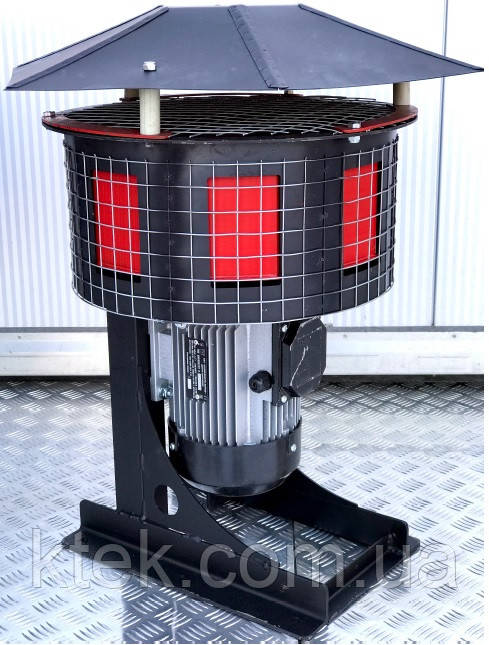

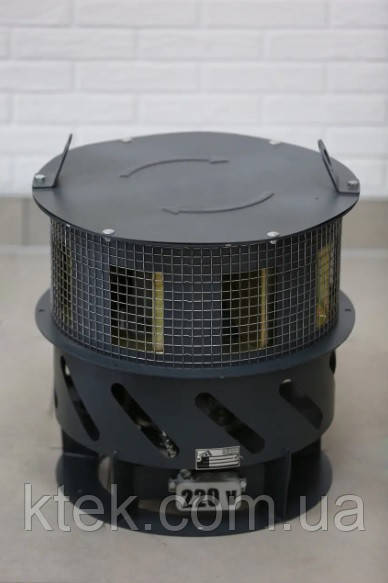

Сирена С-40

Призначення

1.1. Сирена сповіщення призначена для звукового сповіщення населення при подачі сигналу «Повітряна тривога», а також сигналу «Відбій повітряної тривоги» або інших надзвичайних ситуацій . 1.2. Сирена призначена для експлуатації при температурі повітря від -30 до + 40°С. 1.3. Умовне позначення типу Сирени при замовленні: Сирена С-40 де, С – сирена сповіщення; 40 – зовнішній діаметр роторного колеса, см;

2. Основні технічні дані та характеристики

2.1. Загальний вигляд, основні розміри і деталі сирени вказані на кресленні (додаток 1) 2.2. Робоче середовище повітря. 2.3. Розрахунковий термін служби – не менше 10 років. 2.4. Рівень звукового тиску на відстані одного метра від осі сирени, дБ, не менше 120±2. 2.5. Частота звукових коливань, Гц – 400450. 2.6. Номінальна потужність електродвигуна, кВт – 2,2, 3,0. 2.7. Номінальна частота електромережі, Гц – 50. 2.8. Номінальна напруга електромережі живлення, В380. 2.9. Номінальна частота обертання електродвигуна, об/хв. – 3000. 2.10. Габаритні розміри, мм не більше: висота – 750 ширина – 550 2.11. Маса, кг, не більше – 45. 2.12. Матеріал деталей сирени – сталь вуглецева.

3. Комплектність

3.1. В комплект поставки входить: 1. Сирена в зібраному виді компл. – 1 2. Паспорт. Інструкція з монтажу та експлуатації компл. – 1 3. Дерев’яний піддон шт. – 1 3.2. . Сирена комплектується електродвигуном потужністю 2,2 кВт. або 3,0 кВт.

4. Будова і принцип роботи

4.1. Сирена представляє собою електромеханічний виріб у вертикальному виконанні з дистанційним вмиканням. 4.2. Сирена складається з наступних основних деталей і вузлів (додаток 1): опорної рами 1, електродвигуна 2, циліндричного статора 3, роторного колеса 4, захисної сітки 5, стійок 6, захисної кришки 7. 4.3. На опорній рамі 1 закріплений електродвигун 2. До фланця електродвигуна кріпиться циліндричний статор 3. На валу електродвигуна закріплене роторне колесо 4. Статор виконаний з вирізаними у вигляді сітки вікнами на циліндричній обичайці. Роторне колесо виконане з спеціальними лопатками, які створюють потік повітря при його обертанні. Стійки 6 служать для кріплення до статора захисної кришки 7. Для захисту від атмосферних опадів служить захисна кришка 7. Статор зверху закритий захисною сіткою 5. 4.4. Принцип роботи сирени побудований на періодичному проходженні потоку повітря, який створюється лопатками роторного колеса через сітчаті вікна статора. При цьому виникають звукові коливання з частотою f, яка визначається за формулою: f=nхN , 60 де, n – число обертів електродвигуна за хвилину N – число вікон в статорі

5. Заходи безпеки

5.1. Вантажопідіймальні роботи з сиреною повинні проводитись з допомогою необхідних вантажопідіймальних засобів у відповідності та з дотриманням вимог безпеки по ГОСТ 12.3.009. 5.2. Монтаж, експлуатація, ремонт та контроль роботоздатності сирени повинні відповідати вимогам технічного завдання та даного паспорта. 5.3. Монтаж, експлуатація, обслуговування та ремонт електричного обладнання сирени повинні відповідати вимогам «Правил будови та безпечної експлуатації електроустановок споживачів» затверджених від 09.01.1998 р. наказом Держнаглядохоронпраці. 5.4. Сирена повинна бути заземлена у відповідності з «Правилами будови та безпечної експлуатації електроустановок споживачів». 5.5. Забороняється експлуатація сирени зі знятими захисною сіткою і захисною кришкою та пошкодженими вікнами статора. 5.6. Забороняється присутність біля працюючої сирени обслуговуючого персоналу без засобів індивідуального захисту. 5.7. При випробуваннях і експлуатації сирена повинна бути надійно закріплена. 5.8. Забороняється проводити ремонтні роботи при працюючій сирені. 5.9. Особа відповідальна за справний стан та безпечну дію сирени повинна періодично перевіряти технічний стан сирени.

6. Підготовка до роботи та порядок роботи

6.1. Споживач сирени повинен призначити відповідального за справний технічний стан та безпечну експлуатацію сирени з проведенням відповідного інструктажу з безпечної експлуатації. 6.2. До обслуговування сирени відповідальна особа повинна уважно вивчити даний паспорт сирени. 6.3. Провести огляд сирени і впевнитись у відсутності пошкоджень, перевірити комплектність, зняти транспортну тару. 6.4. Сирена повинна бути встановлена в місцях недоступних для посторонніх осіб. 6.5. Встановити сирену на місце експлуатації. Сирену необхідно встановити на спеціальній міцній основі, до якої надійно закріпити опорну раму болтовим з’єднанням. 6.6. Під’єднати сирену до електромережі з використанням запобіжних пристроїв, вимикача або магнітного пускача і відповідних електричних дротів. 6.7. Виконати заземлення сирени. 6.8. Під’єднання сирени до електромережі і виконання заземлення проводити відповідно з «Правилами будови та безпечної експлуатації електроустановок споживачів». 6.9. Сирена є пристроєм короткочасової дії. Тривалість циклу не більше 5-10 хвилин. 6.10. Провести пробне вмикання сирени на протязі до 5 сек. Роторне колесо повинно обертатися вільно без заїдань з плавним прискоренням. Напрямок обертання роторного колеса вказаний стрілкою на захисній кришці. 6.11. При позитивному пробному вмиканні сирена придатна для експлуатації. 7.

Технічне обслуговування

7.1. Технічне обслуговування сирени проводиться з метою забезпеченої і надійної роботи сирени протягом всього періоду експлуатації. 7.2. Технічне обслуговування сирени поділяється на наступні види: 1). профілактичний огляд сирени; 2). профілактичний огляд стану електродвигуна та електричних дротів під’єднаних до електродвигуна. 7.3. Профілактичні огляди проводяться один раз на місяць. 7.4. При профілактичному огляді сирени перевірити візуально стан сирени, кріплення деталей сирени, електродвигуна кріплення сирени до основи на місці експлуатації. При необхідності провести профілактичні роботи, а саме затяжку з’єднань, очистку від забруднення, фарбування. 7.5.1. При профілактичному огляді стану електродвигуна та електричних дротів під’єднаних до нього перевірити їх стан візуально на предмет наявності пошкоджень, від’єднання дротів від контактів, надійність під’єднання електроживлення і дроту заземлення. 7.5.2. За узгодженням із відповідними організаціями провести короткочасне вмикання сирени і впевнитись в її роботоздатності. 7.6. Періодичність технічного обслуговування залежить від місцевих умов експлуатації і може бути іншою але не рідше одного разу в квартал. 7.7. Роботи при технічному обслуговуванні необхідно записувати і вести їх облік.

8. Можливі неполадки та способи їх усунення

8.1. Роторне колесо 4 обертається проти вказівної стрілки яка нанесена зверху на захисну кришку 7. Для отримання правильного напрямку обертання роторного колеса необхідно перекинути під’єднання двох будь-яких фазних дротів струмопровідної електромережі. 8.2. При вмиканні сирени відсутній звуковий сигнал. Роторне колесо обертається повільно або взагалі не обертається: миттєво вимкнути сирену і перевірити справність електромережі двигуна; оглянути вікна на статорі і роторне колесо на предмет їх пошкодження, перевірити зазор між обичайкою статора і роторним колесом, а також на наявність по сторонніх предметів; при необхідності очистити зазор і провести необхідні ремонтні роботи. 8.3. Сирена не вмикається: перевірити справність електродвигуна, при необхідності замінити на новий; не подається електрична напруга до електродвигуна, перевірити наявність напруги в електромережі, а також справність і цілісність дротів подачі.

Інформація для замовлення
  • Ціна: від 25 000 ₴
