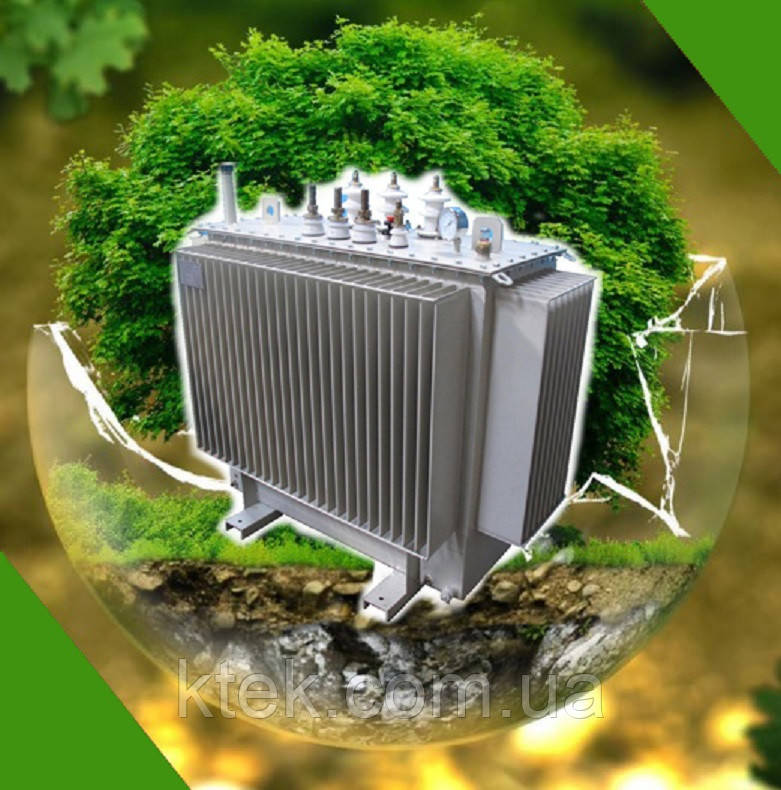

Трансформатор ТМГ-400 ЕКОДІЗАЙН

від 424 608 ₴

  • Під замовлення
clockВідправка з 09 грудня 2024
Трансформатор ТМГ-400 ЕКОДІЗАЙН
Трансформатор ТМГ-400 ЕКОДІЗАЙНПід замовлення
від 424 608 ₴
+380 (50) 387-08-09
Vodafone
  • +380 (97) 092-00-75
    Kyivstar
+380 (50) 387-08-09
Vodafone
  • +380 (97) 092-00-75
    Kyivstar
Законом не передбачено повернення та обмін даного товару належної якості

Трансформатор ТМГ-250 ЕКОДІЗАЙН

Технічні характеристики трансформаторів серії ТМГ потужністю від 25 до 2500 кВа напругою до 10 кВ із гофрованими баками із втратами холостого ходу й короткого замикання по нормах «Екодизайн» Тип бака Прямокутний з гофрами Потужність, кВ·А 25 40 63 100 160 250 400 630 1000 1250 1600 2500 Втрати холостого ходу, P0 , Вт 70 82 104,3 145 210 300 430 600 770 950 1200 1750 Втрати короткого замикання, Pk, Вт 900 1020 1269 1750 2350 3250 4600 6500 10500 11000 14000 22000 Напруга короткого замикання,% при 75ºС 4 4 4 4 4 4 4 4 6 6 6 6 Розміри, мм L 760 810 930 930 1250 1320 1470 1560 1710 1670 1770 1940 B 390 460 500 820 840 910 1020 1090 1160 1060 1150 1200 H 1100 1130 1300 1330 1320 1370 1540 1810 1920 1780 1800 2180 D 180 180 180 380 380 380 380 380 380 380 380 380 A 180 180 180 230 230 230 270 270 270 380 380 380 E 90 90 90 120 120 120 120 120 120 180 180 180 F 90 90 120 120 120 120 180 180 180 180 180 180 K 450 450 550 550 550 550 550 820 820 820 820 1070 C 660 710 830 870 910 1010 1150 1170 1270 1270 1300 1670 Маса масла, кг 90 120 170 210 280 620 710 870 1120 1120 1100 1620 Маса повна, кг 215 350 570 780 1010 1280 1960 2830 3490 3565 4070 5410

Силові масляні понижувальні
трифазні двообмоточні трансформа‑
тори загального призначення потуж‑
ністю від 25 до 2500 кВА, напругою
6 та 10 кВ, включно, призначені для
потреб народного господарства для
внутрішньої й зовнішньої установки із
втратами холостого ходу та коротко‑
го замикання по нормах «Технічного
регламенту щодо вимог до екодизай‑
ну для малих, середніх та великих си‑
лових трансформаторів» затвердже‑
ного постановою КМУ № 152 від
27.02.2019р. Технічний регламент розроблений на основі Регламенту
Комісії (ЄС) № 548/2014 від 21 травня 2014р., що доповнює Директи‑
ву 2009/125/ЄС Європейського Парламенту та Ради стосовно вимог
щодо екодизайну для малих, середніх та великих силових трансфор‑
маторів.


Технічні характеристики
Силові трансформатори ТМГ 25‑2500 випускаються з номіналь‑
ною напругою первинної обмотки (високої напруги) 6 кВ та 10 кВ
включно й вторинної обмотки (низької напруги) — 0,4 кВ. Схема й гру‑
па з’єднань — У/УН –0; Д/УН –11. Можливе виготовлення трансформа‑
торів з іншими напругами й іншою групою з’єднань.
Напруга регулюється без збудження. Для цього трансформатори
обладнані високовольтними перемикачами, які приєднуються до об‑
мотки високої напруги й дозволяють регулювати напругу ступенями
по 2,5% при відключеному від мережі трансформаторі в діапазоні від
–5% до 5%.
Структура умовного позначення
ТМГ — Х/10 У (ХЛ) 1 — Е
Т — трансформатор трифазний,
М — охолодження масляне з природною циркуляцією повітря й
масла,


Г — герметичний,
Х — номінальна потужність, кВа,
10– клас напруги обмотки ВН, кВ,
У (ХЛ) 1 — кліматичне виконання й категорія розміщення за ГОСТ
15150‑69;
Е — рівень втрат холостого ходу й короткого замикання згідно
«Технічного регламенту щодо вимог до екодизайну для малих, серед‑
ніх та великих силових трансформаторів» затвердженого постановою
КМУ № 152 від 27.02.2019р.
Умови експлуатації
Висота над рівнем моря — до 1000 м.
Температура навколишнього повітря:
- для помірного клімату — від –45ОС до +40ОС (виконання «У»);
- для холодного клімату — від –60ОС до +40ОС (виконання «ХЛ»).
Відносна вологість повітря — не більше 80% при +25 ОС.
Трансформатори не розраховані для роботи:
- у вибухонебезпечному і агресивному середовищі (що містить
гази, випари, пил підвищеної концентрації й т.п.);
- при вібрації й трясці.

Характеристики
Основні
Спосіб охолодження обмотокМасляний
Інформація для замовлення
  • Ціна: від 424 608 ₴
