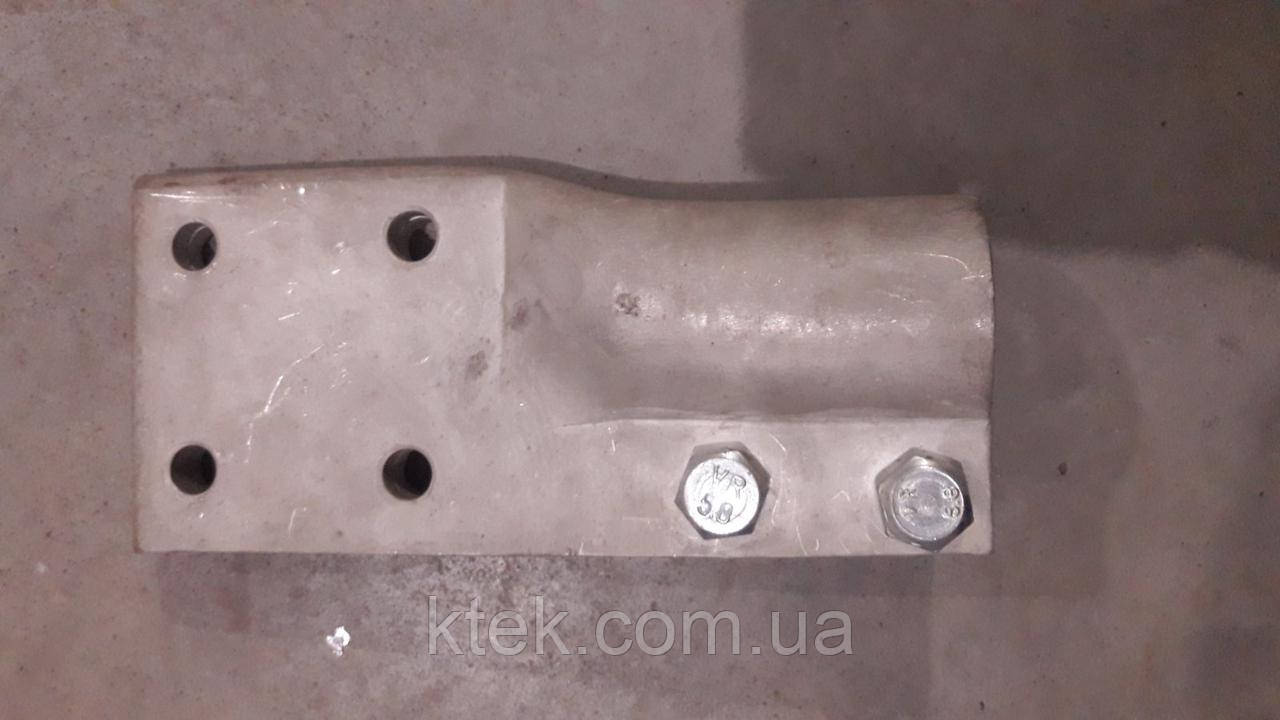

Контактні затиски для трансформатора ТМ-250 М16×2

Затискачі контактні для силових трансформаторів ТМ-630

Контактні затиски для силових трансформаторів ТМ, ТМГ, ТМЗ призначені для забезпечення надійного контакту шинопроводів трансформаторної підстанції з боку НН з струмоведучими частинами висновків силового трансформатора з боку НН, а також для зменшення впливу наслідків перехідних процесів в електричній мережі. Установка кантакных затискачів обов'язкова на силових трансформаторах потужністю від 630 кВА і вище. Установка спеціальних контактних затискачів рекомендується на силових трансформаторах потужністю від 63кВА . Контактні затиски не розраховані на вплив значних механічних навантажень. Зусилля забезпечує контакт провід-затиск, осуществпяется в них за рахунок стяжки болтами (Болтові затискачі).

Затискачі застосовуються для приєднання струмоведучих шинопроводів до висновку апарату трансформатора, виконаних в циліндричній формі з внутрішньої різьбовий частиною що з'єднується з шпильками висновків трансформатора зі сторони НН. Спеціальний затискач забезпечує надійний контакт висновків трансформатора зі сторони НН з шинопровідом. Крім того, різьбова частина спеціального контактного затиску затягується болтовим з'єднанням.Слід брати до уваги, що болтові контакти вимагають періодичного контролю і підтягування болтів.

Контактні затискачі плашечні до силових масляних трансформаторів ТМ, ТМГ потужністю 160, 250, 400, 630, 1000, 1600 кВА використовуються для контакту шинопровода підстанції і трансформатора зі сторони НН 0,4 кВ. Затискачі мають також назву: лопатки, лапки, прапорці, лаші. Встановлення контактних затискачів необхідна на силових трансформаторах потужністю від 630 кВА і вище. Контактні затиски не розраховані на вплив значних механічних навантажень. Зусилля, що забезпечує контакт шпильки вводу з різьбовою частиною лопатки здійснюється за рахунок стягування болтами - болтові затискачі.

Контактні затиски "прапорці" використовуються для забезпечення надійного контакту шинопровода трансформаторної підстанції або розподільчого пристрою та силового трансформатора ТМ, ТМГ. Висновок апарату трансформатора "шпилька" виконуються у вигляді різьбового циліндричного штиря з боку НН. Затискачі призначені для зменшення впливу наслідків перехідних процесів в електричній мережі. Матеріал з якого виготовляють затискачі-лопатки: латунь ЛС-59-1. Можливе виготовлення під замовлення різних варіантів виконання отворів під шпильку і кроків різьби.
