Щіткотримач НБ-418 3/25х32 (НБ-406) 5ТН.112.070

Характеристики щіткотримача НБ406 3/25*32 (креслення 5ТН.112.070)

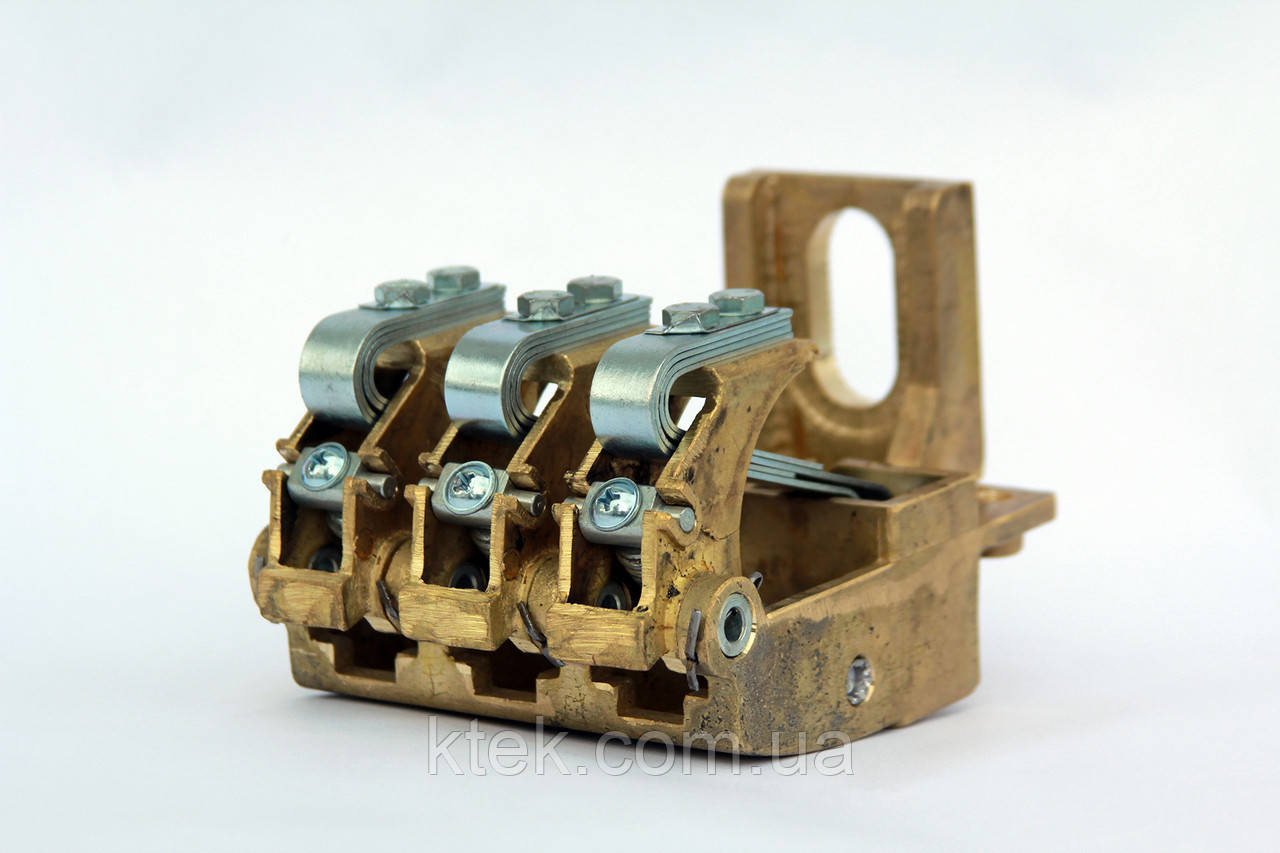

Щіткотримач типу НБ-418 3/25х32 креслення 5ТН.112.025 складається з корпусу, який має три вікна для розміром 25х32 мм, а також трьох натискних пальців на кінцях яких є гумові амортизатори. Корпус та всі пальці відлиті з латуні марки ЛС59-1ЛД. Зусилля натискання пальців на електрощітки роблять три циліндричні пружини розтягування, які закріплені одним своїм кінцем до осі, вставленої в отвір корпусу щіткотримача, а іншим до осі на пальці за допомогою гвинта, що служить одночасно для регулювання натискання пружини. Кінематика всього натискного механізму обрана так, що забезпечує постійне натискання на електрощітки в міру їхнього зносу. У вікна даного щіткотримача вставляють три щітки розрізного типу марки ЕГ61 2/12,5х32х57 мм.

• Матеріал виготовлення: сталь, латунь;
• Вага виробу: 2,3 кг;

Можливі позначення і креслення щіткотримача НБ-418 3/25*32 можуть виглядати наступним чином:

• щіткотримач типу НБ-418 3/25х32;
• щіткотримач типу НБ-406 3/25х32;
• креслення 5ТН.112.025;
• креслення 5ТН.112.070.

Особливістю натискного пристрою щіткотримача двигуна НБ-418 (мал. 1.1) є роздільне натискання на кожну половинку щітки. При цьому корпус 1 має три вікна для щіток 6. Контактне натискання забезпечують три натискні пальці 2 за допомогою циліндричних пружин 4 з регулювальним гвинтом 3, закріплених на осі 5 в корпусі щіткотримача та натискному пальці.

Корпус щіткотримача кріплять до кронштейна на шпильці гайкою 5 або болтом 14. Поверхні дотику корпусу та кронштейна зроблені рифленими, що дозволяє правильно (по висоті) встановлювати щіткотримач. Щоб можна було пересунути корпус вниз чи вгору, тобто. змінювати відстань від корпусу щіткотримача до робочої поверхні колектора, отвір під болт або шпильку виконують довгасту форму.

Мал. 1.1 Щіткотримач двигуна НБ-418
