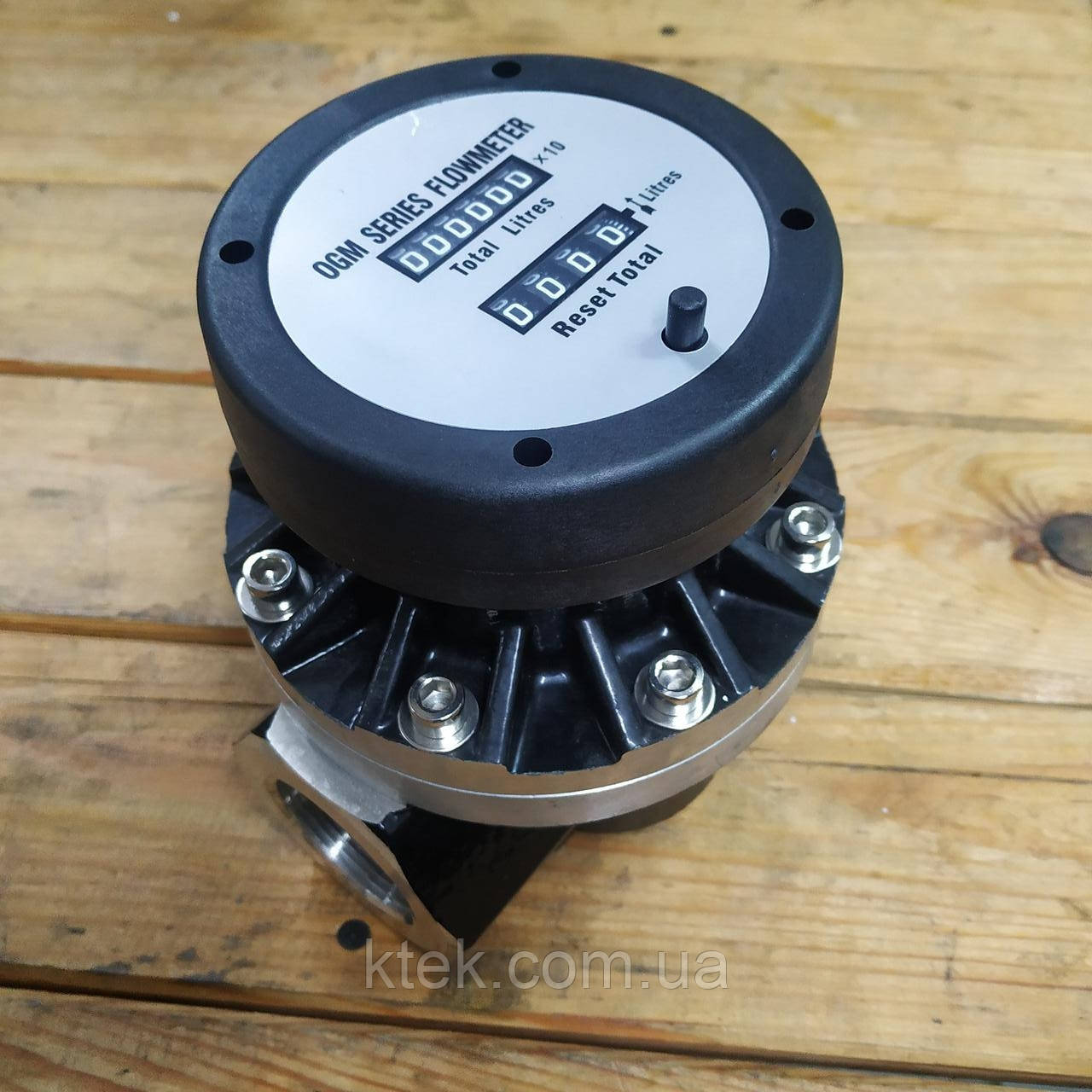

Лічильник рідини OGM-40

Простота і надійність конструкції дозволяє використовувати ці витратоміри рідин для точного вимірювання кількості: дизельного (пічного) палива, гасу, бензину, моторних, гідравлічних, індустріальних і трансмісійних мастил; водні розчини кислот і спиртів; рослинне масло; масло какао; тварини вершки; жир; фарби а також інших в'язких рідин, по відношенню до яких матеріали, з якого виготовлений витратомір, стійкі.

Призначення

Лічильник рідини OGM-40 призначений для некомерційного обліку відпущеного палива в баки транспортних засобів. Витратомір забезпечений механізмом скидання покажчика разового обліку на нуль і покажчиком сумарного обліку.

          Технічні характеристики

Продуктивність 25-250 л/хв

Межа покажчика разового обліку 9999 л

Межа покажчика сумарного обліку 9999999 л

Температура експлуатації -10-+45°З

Приєднувальний розмір 1 1/2`

Пристрій

Тип витратоміра - шестерний. У конструкцію лічильника входять овальні шестерні. Це забезпечує надійність і високу точність вимірювань. Виняткова висока повторюваність і точність вимірювань у широкому діапазоні в'язкості рідини, що перекачується - це відмітні особливості лічильника OGM-40. Корпус і шестерні виготовлені з алюмінію. Механічні дисплеї лічильника показують разовий витрата, який можна обнуляти і загальний необнуляемий витрата.

Монтаж даного витратоміра повинен проводиться персоналом, що пройшов спеціальну підготовку і навчання

1. Закріпити витратомір на вертикальну стійку поверхню.

2. Викрутити пластмасові заглушки зі входу і виходу.

3. Приєднати витратомір через фільтр, до трубопроводу, попередньо зачистивши його від твердих механічних частинок, які можуть викликати поломку.

4. Приєднати до входу витратоміра антистатичний рукав або рукав з заземленим роздавальним краном для відпустки дизельного палива споживачеві.

Порядок роботи

Не допускається робота:

1. Без вхідного фільтра.

2. При наявності води в дизпаливі.

3. При незаповненому всмоктуючому трубопроводі.

4. Без заземлення.

Для разового відпуску дизпалива необхідно виконати наступні дії:

1. Кнопкою скидання встановити разовий вказівник на нуль.

2. Включити насос встановивши перемикач в положення "пуск".

3. Плавним натисканням на важіль роздавального крана провести відпустку потрібної кількості палива.

4. Закрити роздавальний кран.

5. Вимкнути насос, перевести перемикач в положення "вимкнено"

6. Зняти показання.
