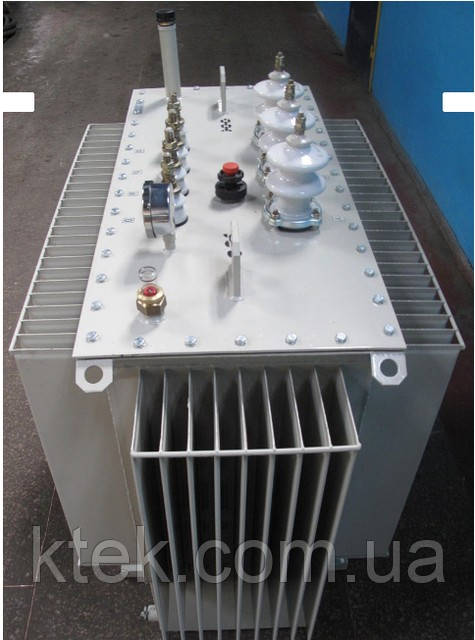

Трансформатор ТМГ-400 кВА, 10кВ або 6кВ силовий масляний герметичний

Габаритні та приєднувальні розміри і маси трансформаторів ТМГ 400

Силовые масляные понижающие трехфазные двухобмоточные общего назначения трансформаторы ТМГ мощностью от 10 кВА до 2500 кВА напряжением до 10 кВ предназначены для нужд народного хозяйства для внутренней и наружной установки.

Силовые трансформаторы ТМГ —10кВА — 2500кВА выпускаются с номинальным напряжением первичной обмотки (высокого напряжения) до 10 кВ включительно и вторичной обмотки (низкого напряжения) — 0.4 кВ. Схема и группа соединений — У/УН —0; Д/УН —11.

Напряжение регулируется без возбуждения. Для этого трансформаторы ТМГ оснащены высоковольтными переключателями, которые присоединяются к обмотке высокого напряжения и позволяют регулировать напряжение ступенями при отключенном от сети трансформаторе со стороны НН и ВН с диапазоном +2 х 2.5%.

Применение и предназначение:
Трансформаторы ТМГ – это двухобмоточные изделия общего назначения, используются для нужд народного хозяйства в целях преобразования электрической энергии в сетях энергосистем и потребителей электроэнергии. Предназначены для работы в электросетях напряжением 6 или 10 кВ при условии умеренного климата, служат для преобразования напряжения до необходимого уровня потребления.

Условные обозначения изделия:

ТМГ - XXX/10(6)/0,4 У1, Д/Ун-11(У/Ун-0, У/Zн-11), где:
Т – трехфазный,
М – масляное охлаждение с естественной циркуляцией воздуха и масла,
Г – герметичный гофрированный бак,
XXX – номинальная мощность, кВА,
10(6) – класс номинальное напряжение обмотки высокого напряжения (ВН), кВ,
У1 – климатическое исполнение и категория размещения по ГОСТ 15150-69,
0,4 – напряжение обмотки низкого напряжения (НН), кВ,

Схема соединения и группа соединения обмоток:
Д – схема соединения обмотки (треугольник),
У – схема соединения обмотки (звезда),
Z – схема соединения обмотки (зигзаг),
н – наличие изолированной нейтрали,
0, 11, 12, 13 – группа соединения обмоток.
