Трансформатор ТМГ-160

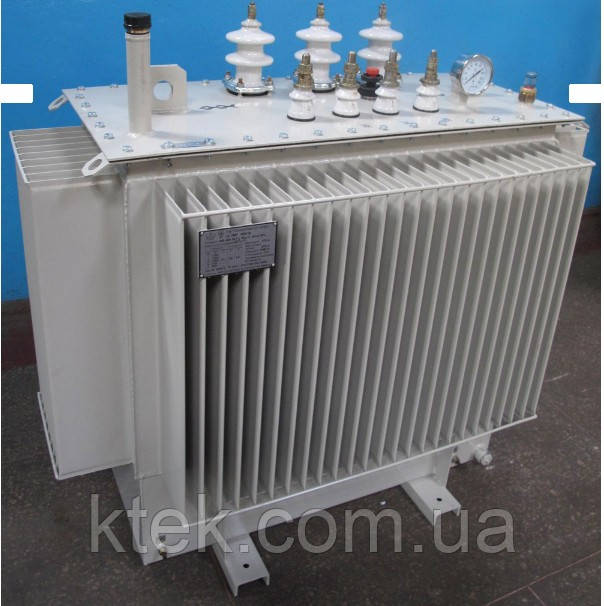

Трансформатор ТМГ-160 кВА, 10кВ или 6кВ силовой масляный герметичный

Габаритные, присоединительные размеры и массы трансформаторов ТМГ 160

Силові масляні понижуючі трифазні двухобмоточные загального призначення трансформатори ТМГ потужністю від 10 кВА до 2500 кВА напругою до 10 кВ призначені для потреб народного господарства для внутрішньої і зовнішньої установки.

Силові трансформатори ТМГ —10кВА — 2500кВА випускаються з номінальною напругою первинної обмотки (високої напруги) до 10 кВ включно і вторинної обмотки (низької напруги) — 0.4 кВ. Схема і група з'єднань — У/УН -0; Д/УН -11.

Напряжение регулируется без возбуждения. Для этого трансформаторы ТМГ оснащены высоковольтными переключателями, которые присоединяются к обмотке высокого напряжения и позволяют регулировать напряжение ступенями при отключенном от сети трансформаторе со стороны НН и ВН с диапазоном +2 х 2.5%.

Применение и предназначение:
Трансформаторы ТМГ – это двухобмоточные изделия общего назначения, используются для нужд народного хозяйства в целях преобразования электрической энергии в сетях энергосистем и потребителей электроэнергии. Предназначены для работы в электросетях напряжением 6 или 10 кВ при условии умеренного климата, служат для преобразования напряжения до необходимого уровня потребления.

Условные обозначения изделия:

ТМГ - XXX/10(6)/0,4 У1, Д/Ун-11(У/Ун-0, У/Zн-11), где:
Т – трехфазный,
М – масляное охлаждение с естественной циркуляцией воздуха и масла,
Г – герметичный гофрированный бак,
XXX – номинальная мощность, кВА,
10(6) – класс номинальное напряжение обмотки высокого напряжения (ВН), кВ,
У1 – климатическое исполнение и категория размещения по ГОСТ 15150-69,
0,4 – напряжение обмотки низкого напряжения (НН), кВ,

Схема соединения и группа соединения обмоток:
Д – схема соединения обмотки (треугольник),
У – схема соединения обмотки (звезда),
Z – схема соединения обмотки (зигзаг),
н – наличие изолированной нейтрали,
0, 11, 12, 13 – группа соединения обмоток.
