Трансформатор ТМГ-40

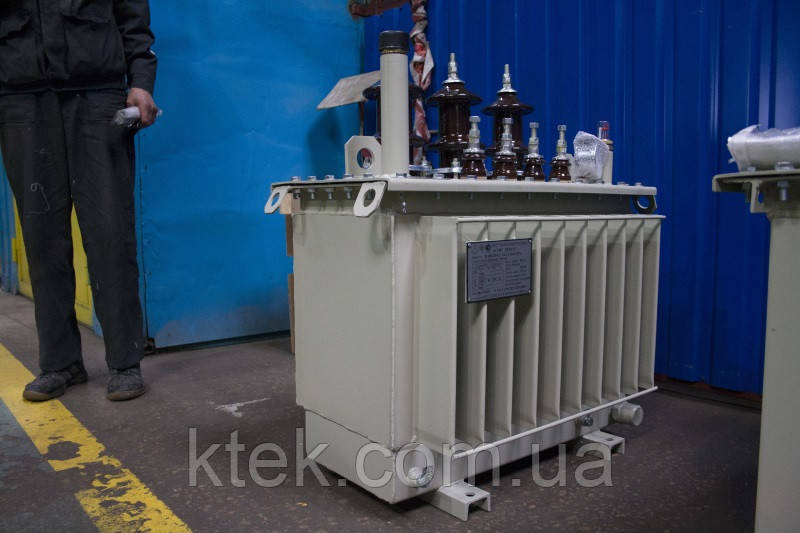

Трансформатор ТМГ-40 кВА, 10кВ або 6кВ силовий масляний герметичний

Габаритні та приєднувальні розміри і маси трансформаторів ТМГ 40

Силові масляні понижуючі трифазні двухобмоточные загального призначення трансформатори ТМГ потужністю від 10 кВА до 2500 кВА напругою до 10 кВ призначені для потреб народного господарства для внутрішньої і зовнішньої установки.

Силові трансформатори ТМГ —10кВА — 2500кВА випускаються з номінальною напругою первинної обмотки (високої напруги) до 10 кВ включно і вторинної обмотки (низької напруги) — 0.4 кВ. Схема і група з'єднань — У/УН -0; Д/УН -11.

Напруга регулюється без збудження. Для цього трансформатори ТМГ оснащені високовольтними перемикачами, які приєднуються до обмотки високої напруги і дозволяють регулювати напругу ступенями при відключеному від мережі трансформаторі з боку НН і ВН з діапазоном +2 х 2.5%.

Застосування і призначення:
Трансформаторы ТМГ – это двухобмоточные изделия общего назначения, используются для нужд народного хозяйства в целях преобразования электрической энергии в сетях энергосистем и потребителей электроэнергии. Предназначены для работы в электросетях напряжением 6 или 10 кВ при условии умеренного климата, служат для преобразования напряжения до необходимого уровня потребления.

Условные обозначения изделия:

ТМГ - XXX/10(6)/0,4 У1, Д/Ун-11(У/Ун-0, У/Zн-11), где:
Т – трехфазный,
М – масляное охлаждение с естественной циркуляцией воздуха и масла,
Г – герметичный гофрированный бак,
XXX – номинальная мощность, кВА,
10(6) – класс номинальное напряжение обмотки высокого напряжения (ВН), кВ,
У1 – климатическое исполнение и категория размещения по ГОСТ 15150-69,
0,4 – напряжение обмотки низкого напряжения (НН), кВ,

Схема соединения и группа соединения обмоток:
Д – схема соединения обмотки (треугольник),
У – схема соединения обмотки (звезда),
Z – схема соединения обмотки (зигзаг),
н – наличие изолированной нейтрали,
0, 11, 12, 13 – группа соединения обмоток.
